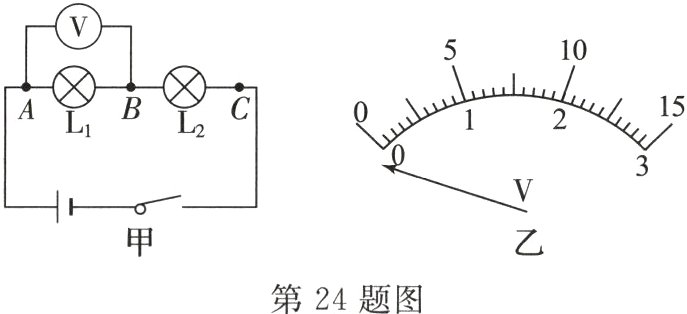

24. 小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图甲所示的电路。
（1）连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________________。
（2）排除故障后，小明完成了实验，并把数据记录在下表中。
|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
| ---- | ---- | ---- |
|1.4|1.4|2.8|
分析实验数据得出两个实验结论：①串联电路两端的电压________各部分电路两端电压之和；②串联电路中，各部分电路两端电压相等。
（3）实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________________________，另外，小明的实验在设计方案上还存在另一个不足之处是______________________________。
（4）小明和小华还进行了深入交流，为了节省时间，利用原来的电路图，在测$L_{2}$两端的电压时，电压表所接的$B$接点不动，只断开$A$接点，并把接线改接到$C$接点上，这个方法________（选填“能”或“不能”）测出$L_{2}$两端的电压，理由是________________________。

答案：
(1)对电压表进行调零
(2)等于
(3)选用相同规格的灯泡做实验 只测出了一组实验数据，实验次数太少，得出的实验结论具有偶然性和片面性
(4)不能 电压表的正负接线柱接反了
