《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

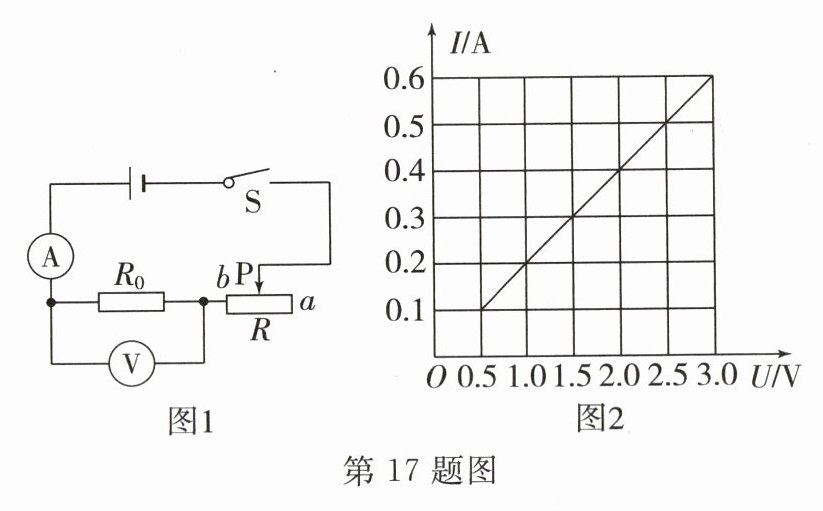

17. 图1是探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图2所示，由图象可知：在电阻一定时，电流与电压成________比，实验时，保持电源电压为3V，当滑片P位于a端时，电流表的示数为________A。
　　　　　　　　　

答案： 正　0.1

18. 电流表不能直接接在电源两极上，请分析为什么。

答案： 答:电源电压一定，由于电流表的电阻很小，若电流表直接接在电源两极上，根据$I = \frac{U}{R}$可知，通过电流表的电流很大，会烧坏电流表和电源，所以不允许将电流表直接接在电源两极上。

19. 如图所示，R₁＝30Ω，R₂＝20Ω，开关S闭合后，电流表A的示数为0.4A。求：
（1）电源的电压。
（2）通过R₂的电流。
（3）干路中的电流。
　　　　

答案： 解:
(1)由$I = \frac{U}{R}$得,电源的电压$U = U_{2} = U_{1} = I_{1}R_{1} = 0.4\ A×30\ \Omega = 12\ V$。
(2)通过$R_{2}$的电流$I_{2} = \frac{U_{2}}{R_{2}} = \frac{12\ V}{20\ \Omega} = 0.6\ A$。
(3)干路电流$I = I_{1} + I_{2} = 0.4\ A + 0.6\ A = 1\ A$。
答:
(1)电源电压为12 V;
(2)通过$R_{2}$的电流为0.6 A;
(3)干路中的电流为1 A。

20. 如图所示电路，电源电压为3V，电阻R＝5Ω，闭合开关，流过R的电流为0.2A。求：
（1）电阻R两端的电压；
（2）灯泡L两端的电压；
（3）灯泡L的阻值。
　　　　

答案： 解:由电路图可知,电阻$R$与灯泡L串联。
(1)由$I = \frac{U}{R}$可得,电阻$R$两端的电压：$U_{R} = I_{R}R = 0.2\ A×5\ \Omega = 1\ V$。
(2)因串联电路中总电压等于各分电压之和，所以,灯泡L两端的电压：$U_{L} = U - U_{R} = 3\ V - 1\ V = 2\ V$。
(3)因串联电路中各处的电流相等，所以,灯泡L的阻值：$R_{L} = \frac{U_{L}}{I_{L}} = \frac{U_{L}}{I_{R}} = \frac{2\ V}{0.2\ A} = 10\ \Omega$。
答:
(1)电阻$R$两端的电压为1 V;
(2)灯泡L两端的电压为2 V;
(3)灯泡L的阻值为10 $\Omega$。
