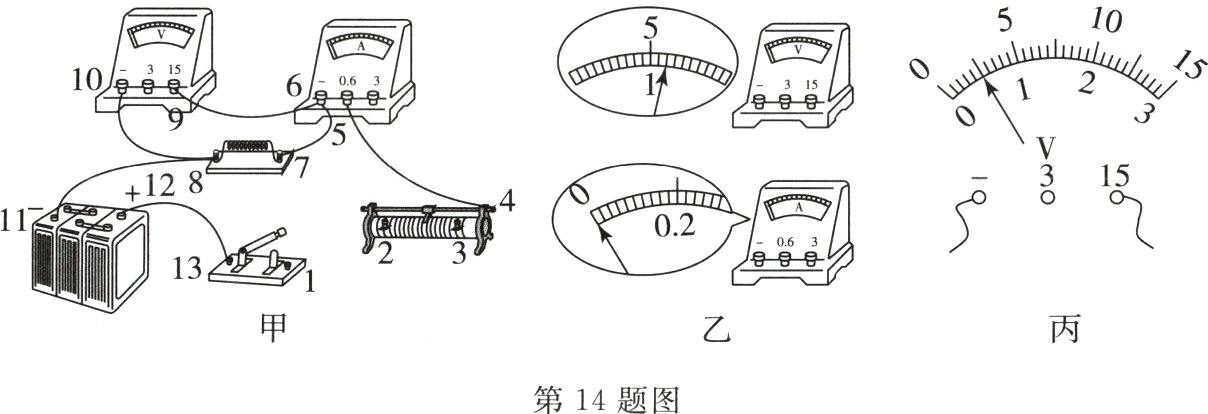

14. 小华用如图甲所示的电路测量合金丝的电阻，电源电压为6 V。

（1）在图甲中用笔画线代替导线将实验电路连接完整，使实验中滑动变阻器的滑片向右移动时电流表示数增大。
（2）闭合开关前应将滑动变阻器的滑片移动到_______（选填“最左”或“最右”）端。
（3）闭合开关后，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端的过程中，发现电压表和电流表的指针只在图乙所示位置发生了很小的变化，由此可以推断：电路中_______（填图中表示接线柱的数字）间发生了_______（选填“断路”或“短路”）。
（4）在电路故障排除后，调节滑动变阻器，当电压表指针如图丙所示时，电流表读数为0.5 A，由此，小华算出接入电路合金丝的电阻为_______ Ω。
（5）为准确地测出合金丝的电阻，对实验应做怎样的改进？答：____________________。　　　　

答案：

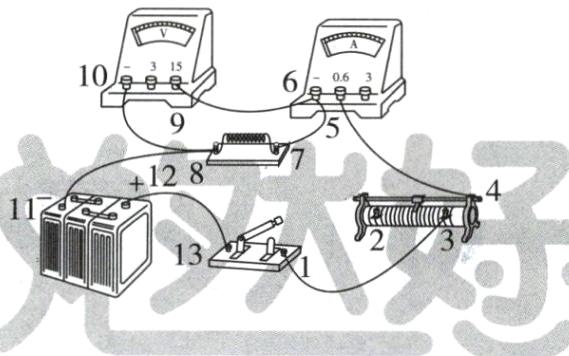

(1)如图所示。　　

(2)最左　
(3)6、7和8　断路　
(4)5
(5)电压表改用小量程;调节滑动变阻器的滑片，多次测量取平均值
