9. 一根1 m长的导线剪去一半，剩下的一半再拉长到1 m。现在的阻值比它原来的阻值要________。（选填“大”或“小”）

答案： 大

10. 小宇同学在修理电子玩具时，需要用一个75 Ω的电阻，现手边有阻值为300 Ω、45 Ω、100 Ω、35 Ω的电阻各一个，他可以选择________Ω和________Ω两个电阻________联来获得。

答案： 300　100　并

11. 已知$R_{1}=20\Omega，R_{2}=30\Omega$，则R₁与R₂串联后的等效电阻为________Ω，并联后的等效电阻为________Ω。

答案： 50　12

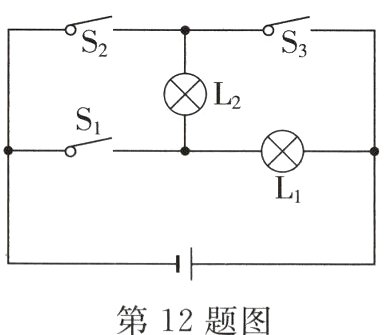

12. 如图，灯泡L₁、L₂电阻分别是6 Ω、4 Ω，若只闭合S₂，则电路的等效电阻是________Ω；若S₁、S₃闭合，S₂断开，则电路的等效电阻是________Ω；当开关S₁、S₂、S₃同时闭合，会造成________现象。
　　　　

答案： 10　2.4　电源短路

13. 小伟家中使用的各类用电器是________（选填“串联”或“并联”）的，同时使用的用电器越多，电路中的总电阻将越________（选填“大”或“小”）。

答案： 并联　小

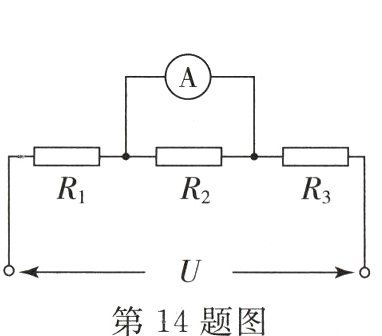

14. 三个定值电阻串联后接在电压恒定的电源两端，其阻值$R_{1}=5\Omega，R_{2}=10\Omega，R_{3}=15\Omega$。某同学将一只电流表接在R₂两端，如图所示，发现其示数为1.5 A，则通过R₂的电流为________A，电路的总电阻是________Ω。若将电流表的位置改接一只电压表，则电路的总电阻是________Ω，电压表的示数为________V。
　　　　

答案： 0　20　30　10

15. 电阻$R_{1}=20\Omega，R_{2}=30\Omega$，将R₁和R₂串联后接在电压为12 V的电源两端，则R₁、R₂两端的电压之比$U_{1}:U_{2}=$________。

答案： 2:3

16. 两个电阻，分别标有“6 Ω 0.5 A”和“20 Ω 0.3 A”字样。将它们串联后接入电路使用，那么电路中的电流不能超过________A，两个电阻两端允许加的电源电压最大为________V；将它们并联后接入电路中使用，干路上的电流最大为________A。

答案： 0.3　7.8　0.65

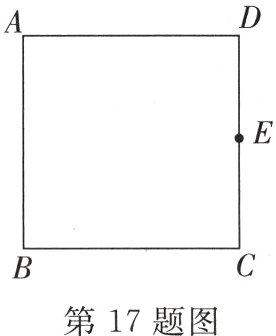

17. 用均匀的电阻丝围成一个正方形ABCD，如图所示，其中E为CD边的中点。当B、D两点接入电路中时，阻值为8 Ω。那么将B、E两点接入电路中时，阻值为________Ω；将C、B两点接入电路时，阻值为________Ω。
　　　　

答案： 7.5　6
