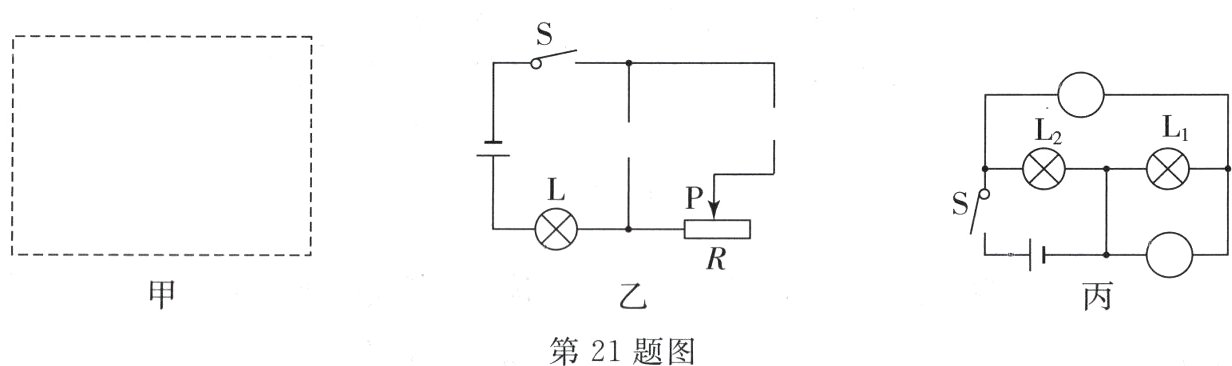

21. （1）家庭的卫生间一般都要安装照明灯和换气扇（用表示）。使用时，有时需要各自独立工作，有时需要同时工作，请你在图甲虚线框中画出符合上述要求的电路图。
（2）请在图乙中将电流表、电压表两个元件符号正确填进电路的空缺处，要求开关S闭合后，向右移动滑动变阻器的滑片P，电压表的示数变大。
（3）如图丙所示电路中有两个小灯泡，请在图中内，分别填入或的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零，并标记电表的正接线柱。

答案：

(1)如图所示。

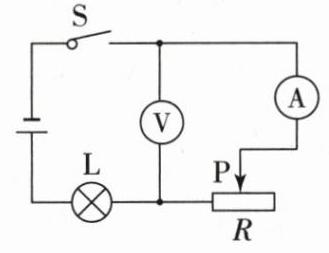

(2)如图所示。

(3)如图所示。

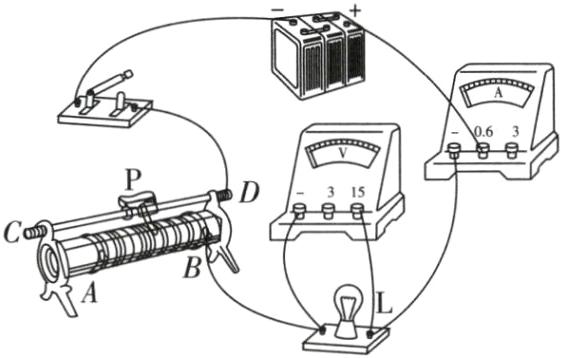

22. 斌斌老师带领实验小组的同学用图甲器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8 V，额定功率小于1 W，电源电压恒为6 V，滑动变阻器的规格为“20 Ω 1 A”，图甲是该实验小组没有连接完整的电路。

（1）请你用笔画线代替导线，在图甲中把电路连接完整。
（2）正确连接完电路，当闭合开关后，电灯忽亮忽灭，忽明忽暗，电表的指针来回摆动，同学们解决不了，请斌斌老师帮忙，斌斌老师娴熟地在各接头处或接线柱间检查，找出了问题并解决了。出现该现象的原因和排除方法是_______。
（3）排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为_______ A。
（4）测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_______（选填“左”或“右”）端滑动。

答案：

(1)如图所示。

(2)各导线间的接头处或接线柱处有松动，造成了接触不良的虚连现象；排除方法：要逐个检查导线接线处和接线柱，将松动处接牢固
(3)0.2
(4)右
