9. 一节新干电池的电压为________伏。家中电冰箱与白炽灯之间是________连接的，白炽灯和控制它的开关之间是________连接的。（选填“并联”或“串联”）

答案： 1.5　并联　串联

10. 人体安全电压是______________，教室里日光灯与插座的连接方式是________。

答案： 不高于36V　并联

11. 使用电压表时，必须把它与被测电路________联，并且把“＋”接线柱接在电路的电流流入端；被测电压不要超过电压表的________。

答案： 并　量程

12. 电压是电路中形成________的原因，________的作用就是给用电器两端提供电压。

答案： 电流　电源

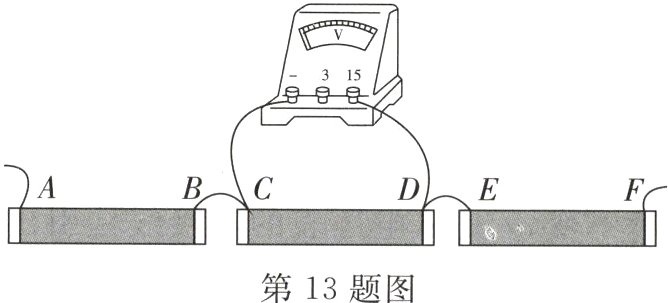

13. 如图所示，电压表已与待测电阻并联。如果要把这三个串联的电阻与电源连接，则________（选填“A”或“F”）端与电源正极相连。连接好电路闭合开关以后，D、E接线柱之间电流的方向为________（选填“从D到E”或“从E到D”），电压表正负接线柱之间，电子的移动方向为________（选填“从正到负”或“从负到正”）。
　　　　　　　　　　　

答案： F　从E到D　从负到正

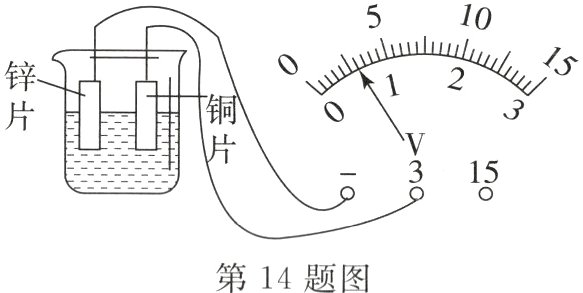

14. 如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的________极，电池的电压为________ V。
　　　　　　　　　　　　

答案： 负　0.6

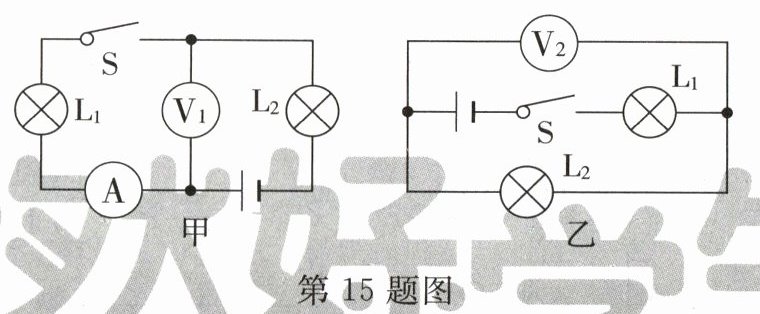

15. 如图甲、乙所示的电路图中，当开关S闭合时，电压表V₁测量的是灯________两端的电压；电压表V₂测量的是灯________两端的电压。
　　　　　　　　　　　　　　　　　　　

答案： L₁ L₂
