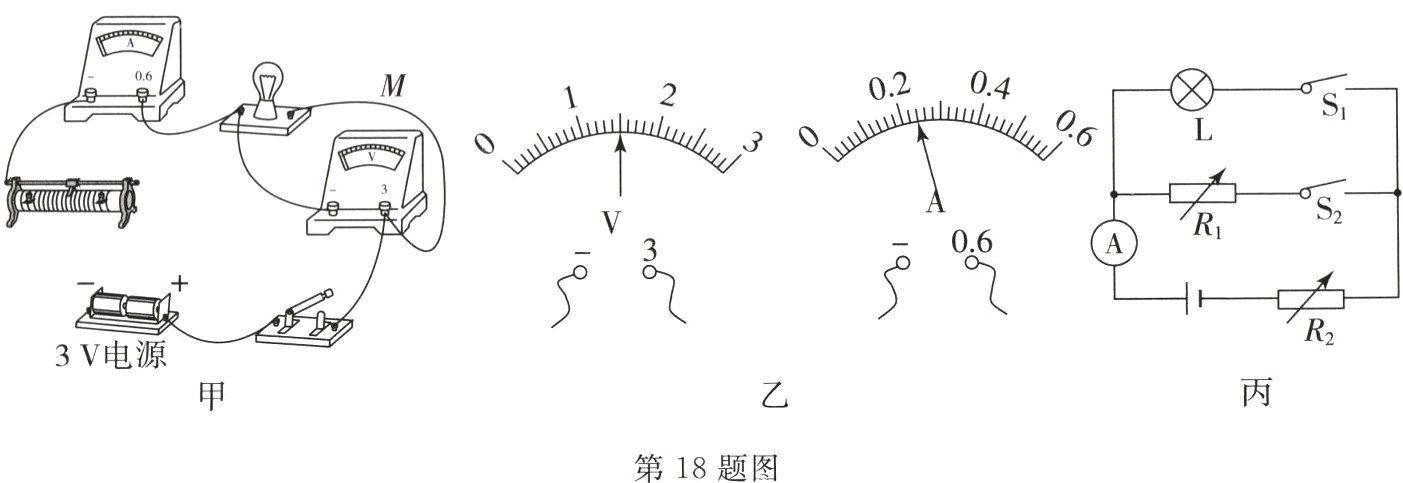

18. 某小灯泡的额定电流为0.3 A，如图甲所示为小明测量该灯泡功率的实验电路。

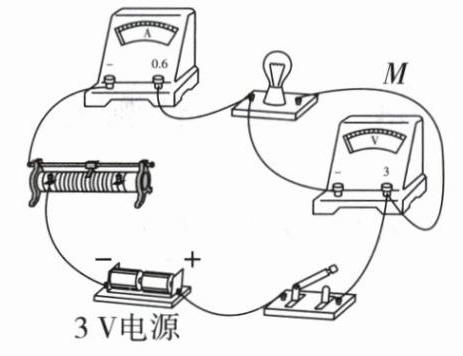

（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大。
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为________ V，电流表的示数为________ A。
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为________ W。
（4）为测量该小灯泡的额定功率，同组的小强设计了如图丙所示的实验电路，所用电源电压恒定，R₁、R₂均为电阻箱(0～999.9 Ω)。实验步骤如下：
第一步：仅闭合S₁，R₂调至5 Ω时，电流表的示数为0.3 A。
第二步：仅闭合S₂，R₁、R₂分别调至6 Ω和9 Ω时，电流表的示数为0.3 A。
①小灯泡正常发光时的电阻为________ Ω，额定功率为________ W。
②小强对图丙电路及操作进行了下列调整，其中不能完成测量的是________。
A. 将R₁换成导线
B. 将R₂换成导线
C. 将R₂换成适当规格的滑动变阻器
D. 在实验操作时，先闭合的开关是S₂

答案：

(1)如图所示。　
(2)3　0　
(3)0.36　
(4)①10　0.9 ②B
