10. 图甲是小刚家的一个插座，小刚用测电笔接触插座A孔，氖管发光，则A孔接的是_______线，乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______（选填“C”或“D”）插脚插入A孔，此时台灯是_______（选填“并”或“串”）联在电路中。丙图是两种墙壁开关，其按钮可绕面板内转动，根据你的生活经验，_______（选填“A”或“B”）墙壁开关较易损坏。
　　　　　　

答案： 火　D　并　A

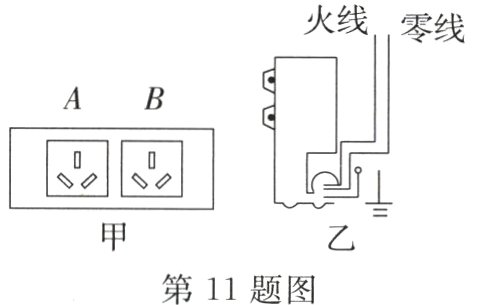

11. 小华家的插座A与插座B（如图甲所示），它们是_______联连接的；在用电时要注意安全，图乙中的冰箱上剩下的一根接线应与_______线相连。
　　　　　　　 　　　　　　

答案： 并　地

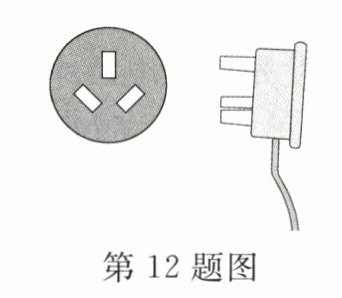

12. 如图所示是家庭常用的三脚插头和三孔插座，三脚插头最上面的“脚”连接的是用电器的_______。三孔插座最上面的孔则应该连接_______线。

答案： 外壳　地

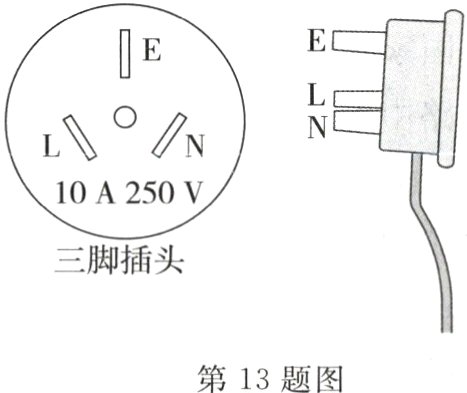

13. 洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计的目的是什么？
　　　

答案： 答:插入插座时,可确保用电器外壳先接地，拔出插座时，可确保外壳后离地。
