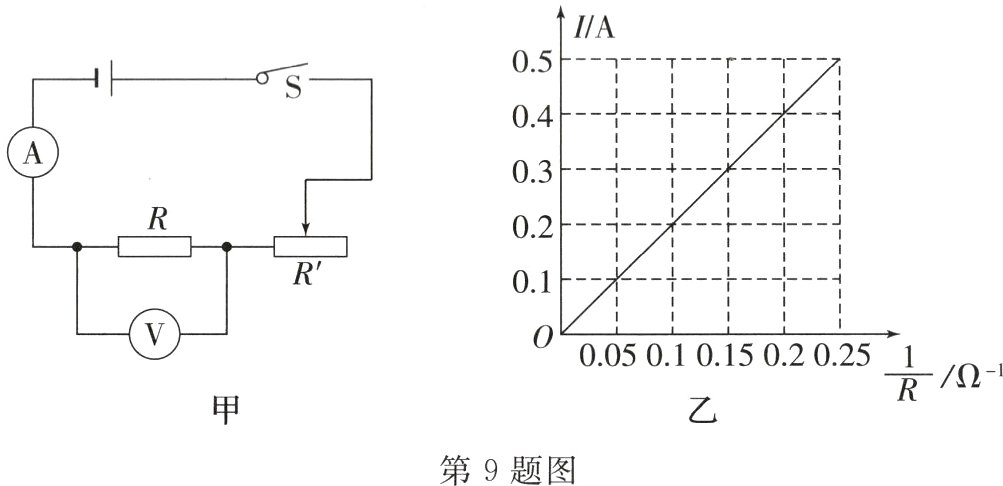

9. 小明利用如图甲所示的电路探究通过导体的电流与电阻的关系，根据实验的数据绘出了I - $\frac{1}{R}$图象，如图乙所示，分析图象可知，当导体的电阻为______ Ω时，通过它的电流为0.2A；当电流分别为0.25A和0.5A时，接入电路的导体的电阻之比为______；实验过程中，小明控制导体两端的电压为______ V不变。
　　　　　　　　

答案： 10　2:1　2

10. 小乔和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A. 定值电阻；B. 小灯泡。
（1）为了完成研究，需要选择器材______（选填“A”或“B”）；理由是：______________________________。

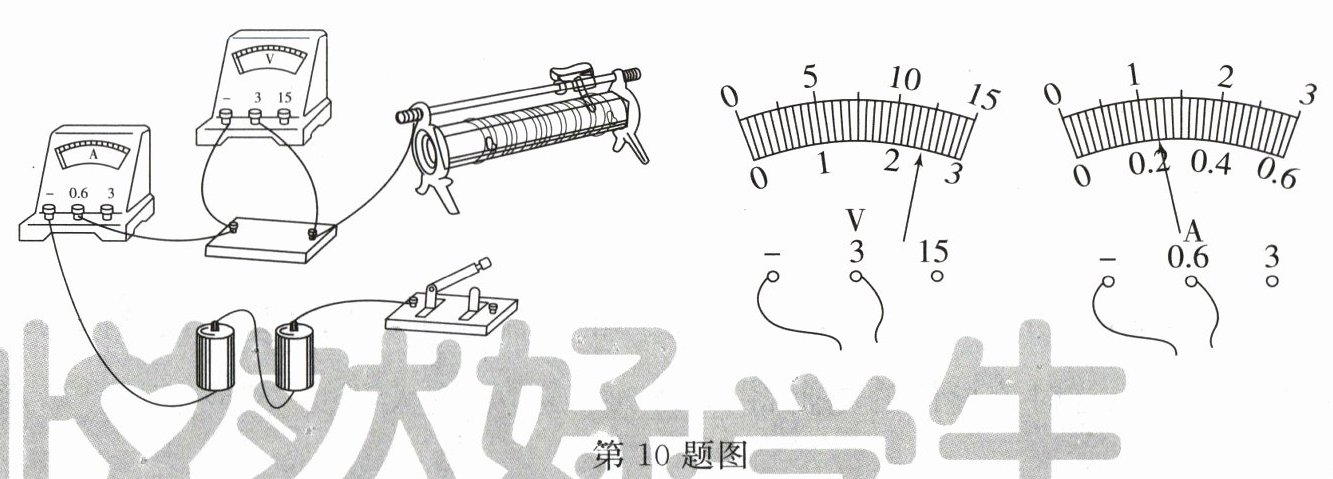

（2）用笔画线完成图中的实物电路连接（你所选的器材在图中自己添加，导线连线不能交叉），并使滑动变阻器接入电路的阻值最大。
（3）小乔通过实验得出了如表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处。
　
　　　　　　　　　　　
（4）小丽通过实验得出了如表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减小”的结论。你认为原因可能是______________________________。


答案：

(1)A　小灯泡电阻随温度而改变,不能控制电阻一定

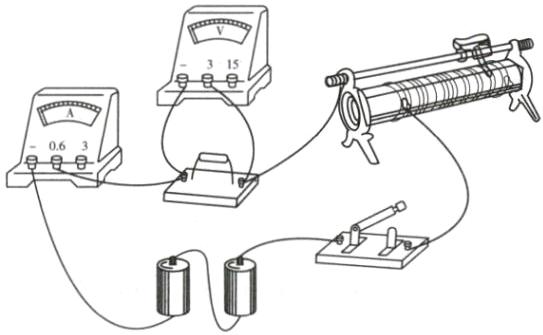

(2)如图所示。
　　　　　　
(3)2.4　0.24　
(4)电压表并联在滑动变阻器两端了
