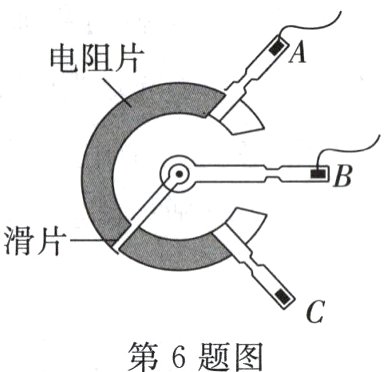

6. 电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，$A$、$B$、$C$是接线柱。当滑片向$A$端旋转时，连入电路的电阻 （ ）

A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案： B

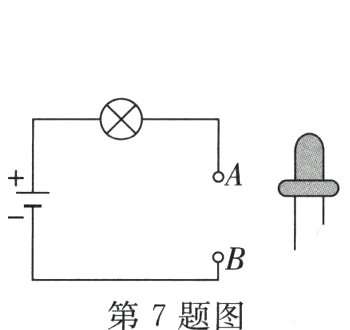

7. 如图所示为发光二极管（简称LED），当电流从较长的引脚流入时，发光二极管和小灯泡都发光；当电流从较短的引脚流入时，发光二极管和小灯泡都不发光，根据上述实验现象判断，两种情况下LED的电阻________（选填“相同”或“不相同”），其额定电压通常都比较小，在家庭电路中需要与其他用电器________（选填“串联”或“并联”）才能正常工作。

答案： 不相同 串联

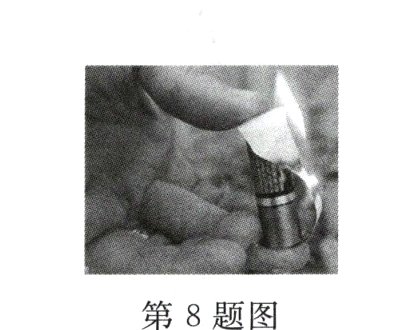

8. 小明做了一个小实验：取一条锡箔纸，把中部剪窄，再用手指将两端分别压在干电池的正负极上，很快就会看到锡箔纸窄处燃烧起来，如图所示，这是因为干电池被锡箔纸________，产生较大电流，而锡箔纸中部剪窄后电阻________（选填“变大”“变小”或“不变”），所以在锡箔纸窄处会产生较多电热，使锡箔纸燃烧。

答案： 短路 变大

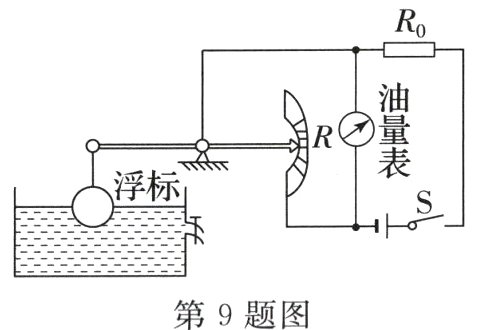

9. 如图所示是一种自动测定油箱内油面高度的装置，其中油量表是用________表改装的；当油箱中的油面下降时，$R$的电阻值将________（选填“增大”“减小”或“不变”）。

答案： 电压 增大

10. 早教电动玩具车既能在地面行驶，又能点唱儿歌古诗。玩具车上的电灯与喇叭是________（选填“串联”或“并联”）的，玩具车使用时消耗的是________能。

答案： 并联 电

11. 对人体安全的电压是不高于________V，我国家庭电路用电器正常工作电压是________V。

答案： 36 220

12. LED灯主要是由________材料制作而成的；二极管的重要性质是________。

答案： 半导体 单向导电性
