《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

15. 某科技小组为医院病房设计了呼叫电路，在病人需要护理时，闭合床头开关S₁或S₂，护士值班室的护士就能及时看到对应的灯L₁或L₂亮，同时听到电铃响起。请用笔画线代替导线在图中连接符合设计要求的电路图。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案：
如图所示。
　　　　　　　　　　

16. 某物理兴趣小组在老师的指导下探究“并联电路的电流特点”。

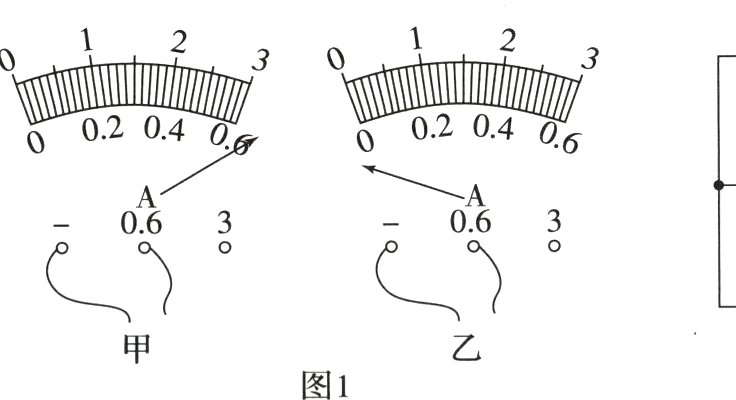

（1）巡视中老师发现小龙、小虎两位同学实验用电流表指针偏转异常（如图1甲、乙所示）产生小龙同学这种情况的原因可能是______________________________；产生小虎同学这种情况的原因可能是______________________________。
　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　

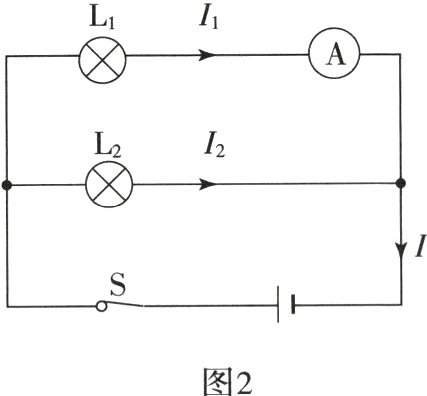

（2）小薇设计了如图2所示的电路进行实验。
①在连接电路时，开关应处于_______状态。

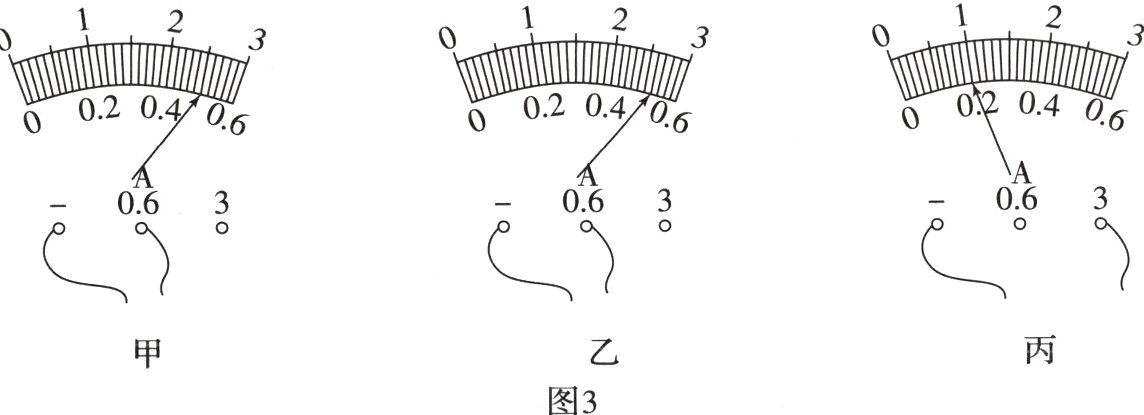

②小薇先将电流表接在L₁所在的支路上，闭合开关后，她测出了L₁、L₂支路和干路上的电流分别为I₁、I₂和I，电流表示数如图3中甲、乙、丙所示，可读出I₁ = 0.5A，I₂ =_______A，I =_______A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：_______。（写出关系式即可）
③为了验证结论的普遍性，小薇采用了更换电源的方法继续实验，你还可以采用的方法是：______________________________。

答案：
(1)小龙使用的电流表量程过小　小虎使用的电流表正负接线柱接反了
(2)①断开　②0.52　1　I = I₁ + I₂
③更换不同规格的灯泡进行多次测量
