25. 在实验室常用如图所示的器材测量小灯泡的电功率。已知待测小灯泡的额定电压是3.8 V，小灯泡的额定功率是1.5 W左右。

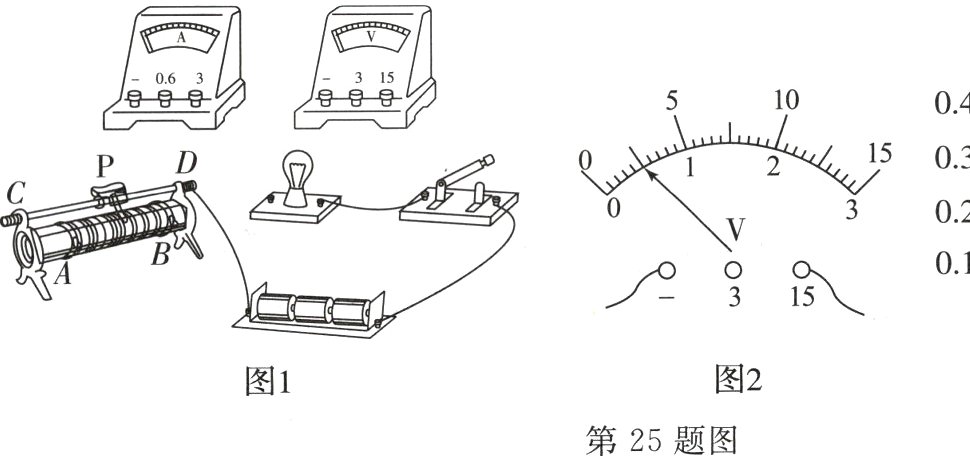

（1）请你用笔画线代替导线，将图1中的实物电路连接完整。要求：当滑动变阻器的滑片向B端移动时，连入电路的电阻变大，连线不得交叉。

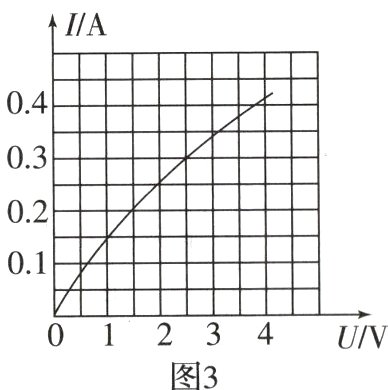

（2）当闭合开关时，移动滑片P到某一位置时，电压表示数（如图2所示）为_______ V。若想测量小灯泡的额定功率，应将图1中滑动变阻器的滑片P向_______（选填“A”或“B”）端移动，如图3所示为I - U图象，是小明根据多组实验数据绘制的，根据图象可得小灯泡的额定功率为_______ W。
（3）若小灯泡L的额定电压U₀与实际电压U₁的数值关系为U₀ = 2U₁，以下关于灯泡额定功率P₀与实际功率P₁的数值关系，你认为最有可能的是_______。
A. P₀ = P₁ B. P₀ = 3P₁
C. P₀ = 4P₁ D. P₀ = 5P₁

答案：

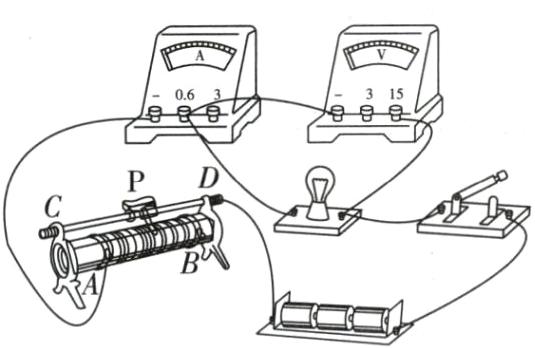

(1)如图所示。

(2)2.5 A 1.52
(3)B
【解析】
(3)若小灯泡的电阻不变且小灯泡的额定电压为实际电压的2倍，根据P = U²/R知，灯泡额定功率P0为实际功率P1的4倍，即P0=4P1，
但实际小灯泡的电阻随温度的升高而变大，所以当实际电压为额定电压的1/2时，温度低，电阻小，根据P = U²/R知，灯泡的实际功率应该大于灯泡额定功率的1/4，即P0＜4P1，
因为U0＞U1，所以P0＞P1，
所以只能是P0=3P1，故B正确。
