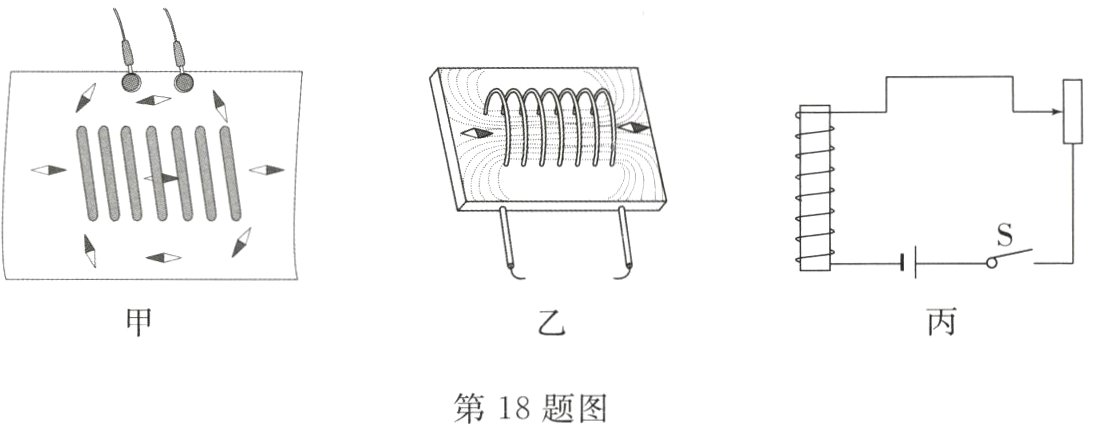

18. 在做“探究通电螺线管外部磁场的方向”的实验时，如图甲所示，小明在螺线管周围摆放了一些小磁针。
（1）图乙中撒放的铁屑相当于一个个小磁针，这是因为铁屑被_______的缘故，铁屑在磁场的作用下形成了有规则的排列。
（2）探究的结果：从小磁针的分布情况可以发现，通电螺线管外部磁场与_______磁体相似。
（3）由安培定则可知丙图中S闭合后，螺线管的上端为_______极。
　　　　　　

答案：
(1)磁化　
(2)条形　
(3)S

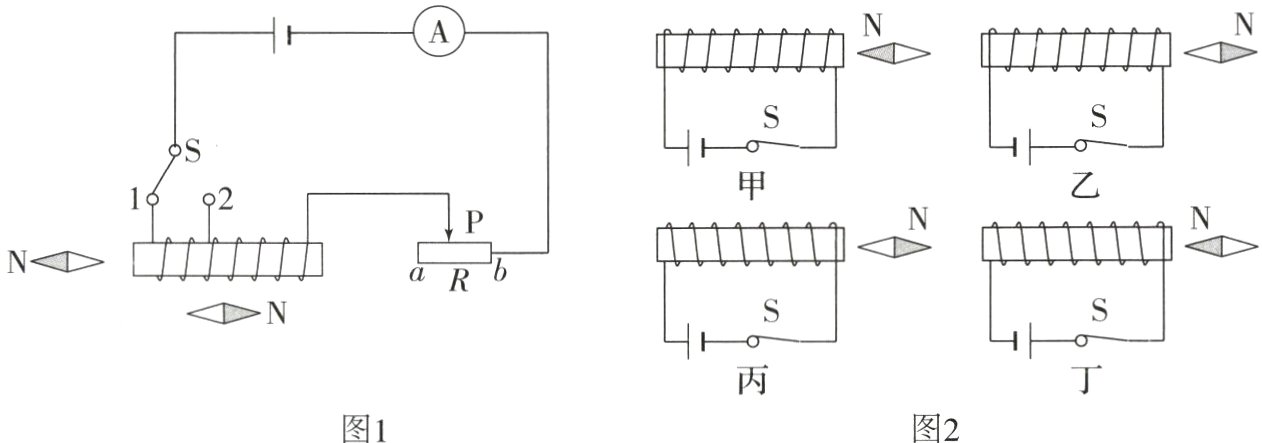

19. 小明在探究“通电螺线管的外部磁场”实验中，设计了如图1所示电路。实验时：

（1）可通过观察______________________判断通电螺线管的磁极。
（2）小明猜想：通电螺线管的磁场强弱可能与线圈匝数和电流大小都有关。实验中，他将开关S从1换到2上时，调节变阻器的滑片P，再次观察电流表示数及吸引大头针的数目，此时调节滑动变阻器是为了______________________，来探究通电螺线管的磁场强弱与_______的关系。
（3）为了探究“通电螺线管的磁极性质”，小明对螺线管可能的电流方向和绕线方式进行了实验，得到了如图2所示的四种情况。分析情况可知，螺线管的磁极由______________________决定。　　　　　　　　　　　　　　　　　　　　

答案：
(1)小磁针静止时N极的指向
(2)控制两次实验的电流大小不变　线圈匝数
(3)电流方向和绕线方式
