《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

14. 电阻制动是高速动车组列车制动方式之一：在列车需要减速或停车时，停止给电机供电，同时将一电阻接入电机。列车失去动力后，由于________，仍将继续前进，带动电机转动，电阻发热。此过程中，机械能最终转化成________能，此时电机实际上是________（选填“发电机”或“电动机”）。

答案： 惯性 电 发电机

15. 根据通电导体在磁场中受力运动的原理制成的是________机，在生产和生活中得到了广泛的应用。在探究感应电流产生条件的实验中，要改变电流方向，可以改变导体切割运动方向或________方向。

答案： 电动 磁场

16. 某宿舍楼总保险盒装的保险丝的额定电流是25 A，楼里已装有“220 V 20 W”的电灯80盏，“220 V 300 W”的洗衣机8台，“220 V 100 W”的电冰箱12台，能否再接1只“220 V 500 W”的电炉？

答案： 解：保险丝的额定电流为25 A，电压为220 V，则楼内的额定功率$P_{额}=UI = 220\ V×25\ A = 5500\ W$。现有用电器总功率$P = P_{灯}+P_{洗}+P_{箱}=80×20\ W + 8×300\ W + 12×100\ W = 5200\ W$，若再加500 W的电炉，总功率$P_{总}=P + P_{炉}=5200\ W + 500\ W = 5700\ W＞5500\ W$，故不能再接500 W的电炉。
答：不能再接一只“220 V 500 W”的电炉。

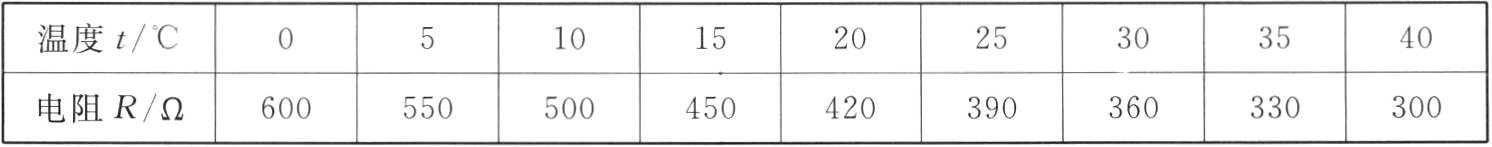

17. 如图所示为某兴趣小组为学校办公楼空调设计的自动控制装置，R是热敏电阻，其阻值随温度变化的关系如表所示。已知继电器的线圈电阻R0=10 Ω，左边电源电压为6 V恒定不变。当继电器线圈中的电流大于或等于15 mA时，继电器的衔铁被吸合，右边的空调电路正常工作。

（1）计算说明该空调的启动温度是多少？
（2）为了节省电能，将空调启动温度设定为30 ℃，控制电路中需要再串联多大的电阻？
（3）改变控制电路的电阻可以给空调设定不同的启动温度，除此之外，请你再提出一种方便可行的调节方案。

答案： 解：
(1)电路启动时的总电阻$R_{总}=\frac{U}{I}=\frac{6\ V}{0.015\ A}=400\ \Omega$，此时热敏电阻的阻值$R = R_{总}-R_{0}=400\ \Omega - 10\ \Omega = 390\ \Omega$，对照表格数据可知，此时的启动温度是25 ℃。
(2)因为电路启动时的总电阻为400 Ω，由表中数据可知，空调启动温度设定为30 ℃时，热敏电阻的阻值为360 Ω，则电路中还应串联的电阻$R_{1}=R_{总}-R'-R_{0}=400\ \Omega - 360\ \Omega - 10\ \Omega = 30\ \Omega$。
(3)因为本装置启动的电流是一定的，因此，既可通过改变电阻来改变电流，也可以通过将左边电源改为可调压电源来实现对其的控制。
答：
(1)空调的启动温度为25 ℃；
(2)需要再串联30 Ω的电阻；
(3)改变电阻或将左边电源改为可调压电源。
