《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

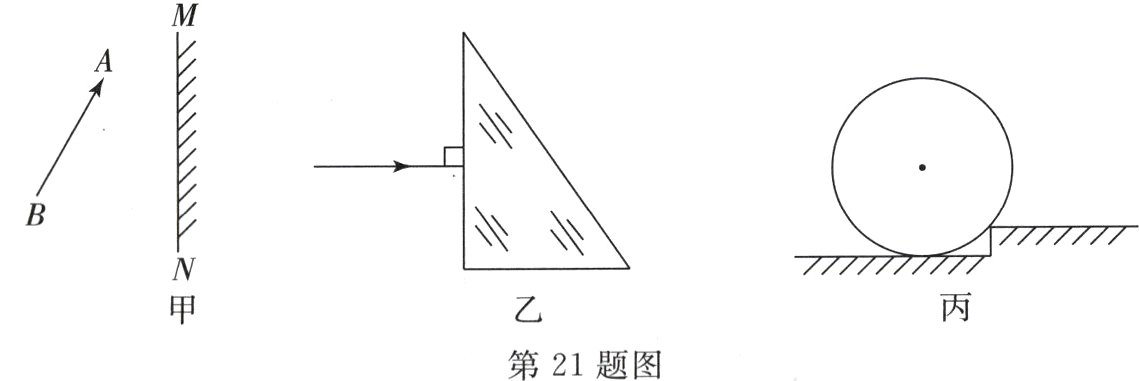

21. （1）根据平面镜成像特点，在图甲中画出物体AB在平面镜MN中所成的像A′B′。
（2）如图乙所示，一束光线垂直射到玻璃砖的一个面。作出这束光线从左侧进入玻璃砖，而后从玻璃砖右侧射出的折射光路。
（3）要想用一个最小的力，推着一个圆筒越过障碍物，试在图丙中画出此力的作用点和方向。

答案：

(1)如图所示。

(2)如图所示。

(3)如图所示。

22. 如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为10 g，烧杯内液体的质量都相同。

（1）比较不同燃料的热值应选择_______两个装置，比较不同物质的比热容应选择_______两个装置（选填装置序号甲、乙、丙），选择的理由是我们物理中研究问题常用到的一种方法即_______法。
（2）在“比较不同燃料的热值”的实验中，通过观察温度计_______比较燃料燃烧放出热量的多少，这种研究问题的方法叫做_______法。
（3）若甲图烧杯中为500 g的水，10 g酒精完全燃烧温度计示数升高了20 ℃，水吸收的热量是_______J，如果认为酒精完全燃烧且放出的热量全部被水吸收，则酒精的热值是_______J/kg，算出的热值比标准值_______（选填“偏大”“偏小”或“一样”）。[水的比热容是4.2×10³J/（kg·℃）]

答案：
(1)乙丙 甲乙 控制变量
(2)示数的变化 转换
(3)$4.2×10^{4}$ $4.2×10^{6}$ 偏小
