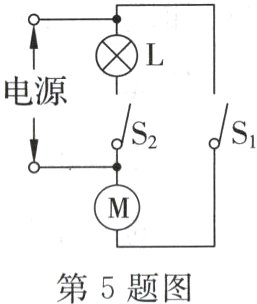

5. 如图是电冰箱的简化电路图，图中“M”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是 （ ）

A. S₁闭合、S₂断开时，照明灯与电动机并联
B. S₁、S₂都闭合时，照明灯与电动机串联
C. 打开冰箱门时，S₂自动闭合，使得照明灯亮
D. 冰箱内温度降低到设定温度时，S₂自动断开，电动机停止工作

答案： C

6. 小明关闭客厅的灯后，到书房去打开书房的灯进行学习，这两盏灯的连接方式 （ ）
A. 一定是并联
B. 一定是串联
C. 可能是串联
D. 无法判断

答案： A

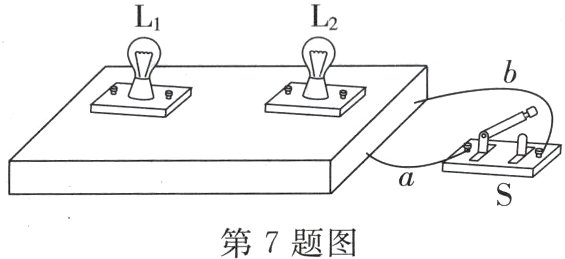

7. 如图所示是一个有盖的木盒，电路的部分连接情况隐藏在盒内。闭合开关时，两只灯泡都亮了，断开开关时，两只灯泡都熄灭。现在有以下4种操作，其中2种操作均可判断灯泡连接方式的为：(1)拧下灯泡L₁；(2)拆除导线a；(3)拧下灯泡L₂；(4)拆除导线b （ ）

A. (1)(2)
B. (2)(3)
C. (1)(3)
D. (2)(4)

答案： C

8. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 （ ）
A. 两个模块相当于开关，彼此串联
B. 两个模块相当于开关，彼此并联
C. 两个模块相当于电源，彼此并联
D. 两个模块相当于电源，彼此串联

答案： B

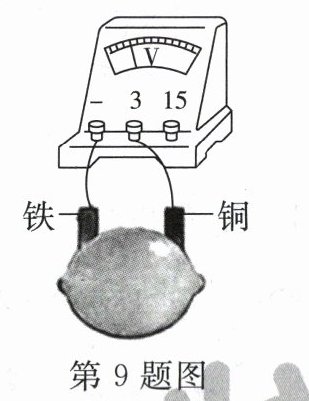

9. 如图，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片，用水果电池给电路供电时，将______能转化为电能。

答案： 铁　化学

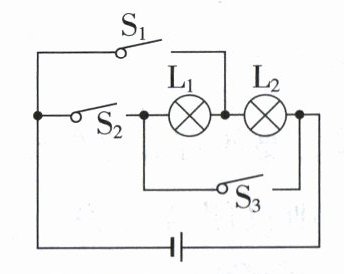

10. 如图所示电路，若只需要灯L₂亮，则只闭合开关______；要使小灯泡L₁、L₂串联，则只闭合开关______；要使L₁、L₂并联，则只闭合开关______。

答案： S₁　S₂　S₁、S₃
