《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

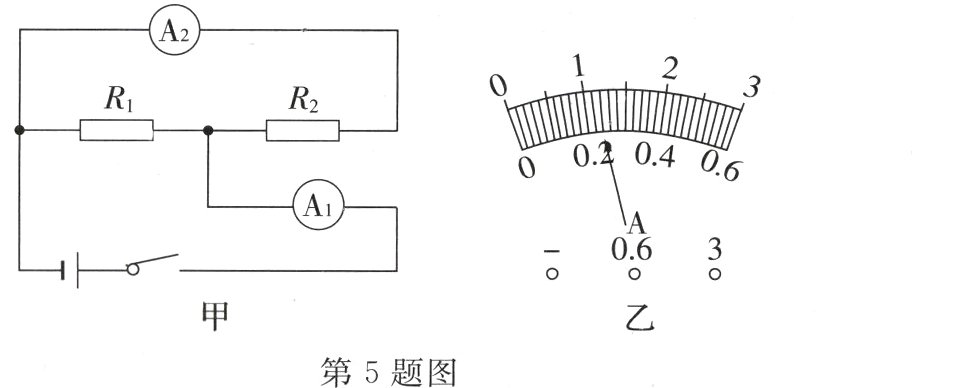

5. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过电阻R₁和R₂的电流分别为（ ）
A. 1.2A　0.22A
B. 0.98A　0.22A
C. 0.96A　0.24A
D. 0.24A　0.96A
　　　　

答案： C

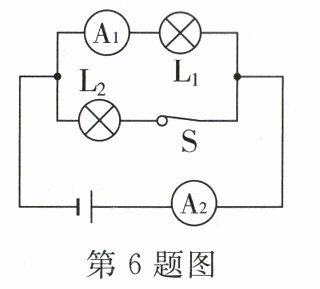

6. 如图所示，开关由闭合到断开，电流表A₁、A₂的示数I₁、I₂的变化情况是（灯丝电阻不变）（ ）


A. I₁变小，I₂变大
B. I₁不变，I₂变大
C. I₁变大，I₂变小
D. I₁不变，I₂变小

答案： D

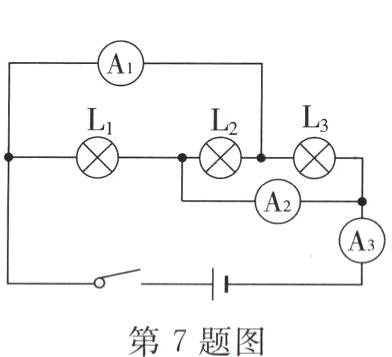

7. 在如图所示的电路中，开关闭合后，电流表A₁、A₂、A₃的示数分别为6A、5A、9A，则通过灯泡L₁的电流为_______A，通过灯泡L₂的电流为_______A。
　　　

答案： 3　2

8. 有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为_______A，你这样判断的理由是______________________________。

答案： 0.2　串联电路中电流处处相等

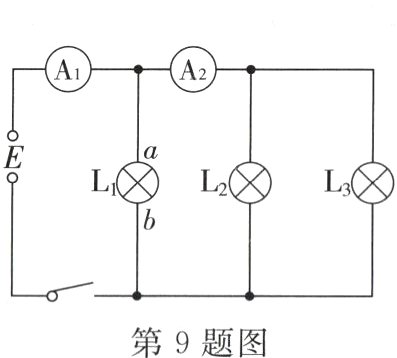

9. 如图所示，三个灯泡的规格相同，开关闭合后三个灯泡都正常发光，电流表A₂的示数为0.9A，电流表A₁的示数为_______。如果灯泡L₁内的自由电子由a到b移动，则电源E的_______（选填“上”或“下”）端为正极。
　　　

答案： 1.35A　下

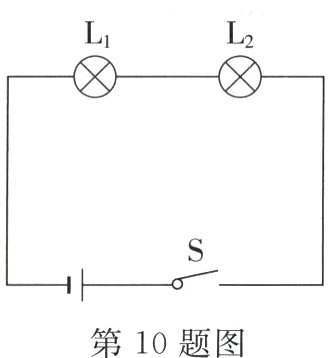

10. 如图所示，把两个灯泡串联后接到电源上，合上开关S后，发现L₁比L₂亮，设通过灯泡L₁的电流为I₁，通过灯泡L₂的电流为I₂，则I₁_______（选填“＞”“＜”或“=”）I₂。若工作过程中灯泡L₁突然烧坏，则灯泡L₂_______（选填“仍亮”或“不亮”）。
　　　

答案： =　不亮
