《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

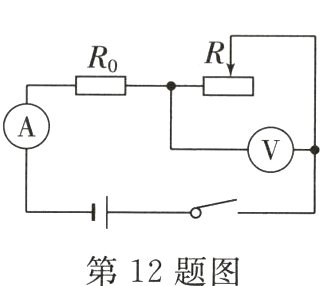

12. 如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从9V变化到1V，同时观察电流表示数由0.5A变为0.9A时，定值电阻$R_0$=________Ω，电源电压$U$=________V。
　　　　

答案： 20 19

13. 我们在考试时用到的2B铅笔中的石墨是________(选填“导体”或“绝缘体”). 如果你家中同时使用的用电器增多，干路中的电流将________。

答案： 导体 变大

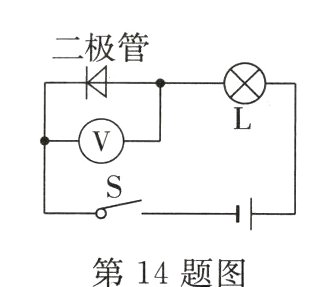

14. 如图所示，把二极管与小灯泡串联，当闭合开关时灯正常发光，这时电压表读数为$U_1$，然后把开关断开，把电源两极对调，再闭合开关，此时灯泡________(选填“发光”或“不发光”)，电压表的读数为$U_2$，则$U_1$________$U_2$(选填“大于”“小于”或“等于”)。
　　　　

答案： 不发光 小于

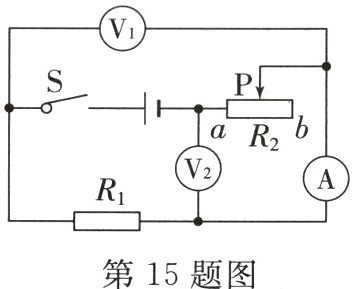

15. 如图所示，电源电压不变，闭合开关，当滑动变阻器的滑片向$b$移动时，电压表$V_1$的示数________，$V_2$与$A$的示数的比值________。(均选填“变大”“变小”或“不变”)
　　　　

答案： 变小 变大

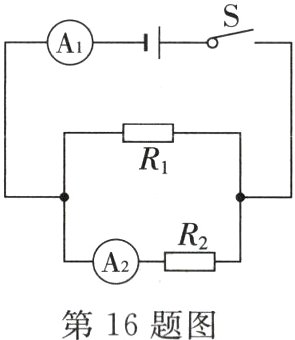

16. 如图所示电路中，电阻$R_1$=10Ω，闭合开关S，两只电流表示数分别为0.5A和0.3A，求：
　　(1)电源电压；
　　(2)电阻$R_2$的阻值。
　　　　

答案： 解：由电路图可知，两电阻并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测$R_{2}$支路电流。
（1）因并联电路中各支路两端的电压相等，
所以，由$I = \frac{U}{R}$可得，电源的电压：
$U=(I - I_{2})R_{1}=0.2\ A×10\ \Omega = 2\ V$。
（2）因并联电路中各支路两端的电压相等，
则电阻$R_{2}$的阻值：
$R_{2}=\frac{U}{I_{2}}=\frac{2\ V}{0.3\ A}\approx 6.7\ \Omega$。
答：（1）电源电压为$2\ V$；
（2）电阻$R_{2}$的阻值为$6.7\ \Omega$。
