《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

1. 许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法正确的是 （ ）
A. 电磁铁的铁芯，可以用铜棒代替
B. 电磁继电器中的磁体，可以使用永磁铁
C. 电磁铁磁性的强弱只与电流的大小有关
D. 电磁铁是根据电流的磁效应制成的

答案： D

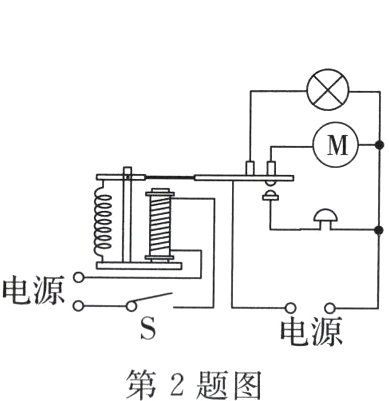

2. 关于如图所示的自动控制电路中，下列说法不正确的是 （ ）
A. 是电动机的元件符号
B. 灯泡与电动机同时工作
C. 开关S闭合时，电铃响
D. 开关S断开时，灯泡亮
　　

答案： A

3. 下列装置中没有应用电磁铁的是 （ ）
A. 扬声器
B. 电磁继电器
C. 电热器
D. 电铃

答案： C

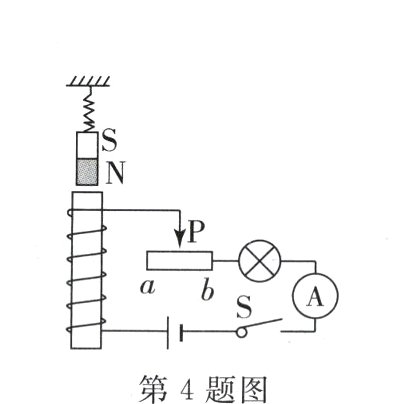

4. 如图所示，在电磁铁正上方用弹簧挂着一条形磁体，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是 （ ）
A. 电流表示数变大，弹簧长度变长
B. 电流表示数变大，弹簧长度变短
C. 电流表示数变小，弹簧长度变短
D. 电流表示数变小，弹簧长度变长
　　

答案： B

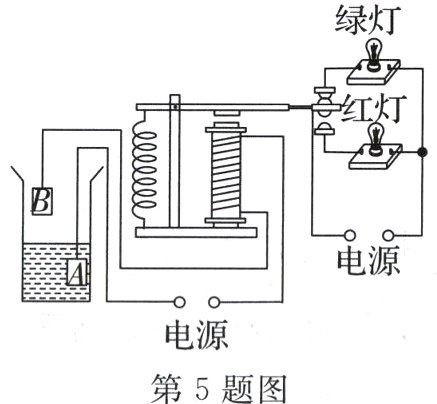

5. 一种自动水位显示器的原理图如图所示，对于该自动水位显示器说法正确的是 （ ）
A. 水位上升到B时，电磁铁通电，红灯亮报警
B. 水位上升到B时，电磁铁断电，绿灯亮报警
C. 水位下降到A时，电磁铁断电，红灯亮报警
D. 水位下降到A时，电磁铁通电，绿灯亮报警
　　

答案： A
