《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

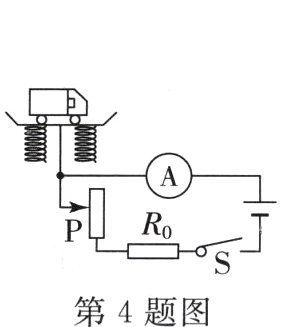

4. 如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，R₀为定值电阻。下列说法正确的是（ ）

A. 地磅的量程与R₀大小无关
B. 货车的质量变大时，电流表的示数变小
C. 将电流表换成电压表也能测量货车的质量
D. 仅增大R₀，称量同一货车质量时，电流表示数变小

答案： D

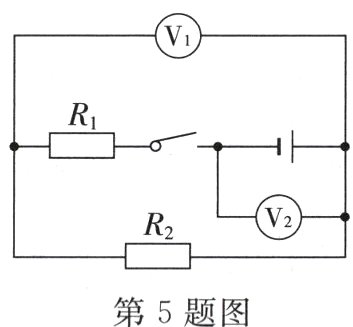

5. 在如图所示电路中，当闭合开关后，两个电压表（实验室学生用双量程电压表）指针都向右偏转相同角度，则电阻R₁和R₂阻值之比为（ ）

A. 1∶1
B. 1∶5
C. 4∶1
D. 4∶5

答案： C

6. LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成（ ）
A. 陶瓷材料
B. 金属材料
C. 半导体材料
D. 超导材料

答案： C

7. 现有5 Ω、10 Ω、15 Ω定值电阻各一个，实验中需要20 Ω的电阻，可以将______两个电阻串联来代替，实验中需要6 Ω的电阻，可以将______两个电阻并联来代替。

答案： 5Ω、15Ω　10Ω、15Ω

8. 物理学的发展离不开广大物理学家不懈的探索和无私的奉献。德国物理学家______最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系，为了纪念他做出的杰出贡献，人们将他的名字命名为______的单位。

答案： 欧姆　电阻

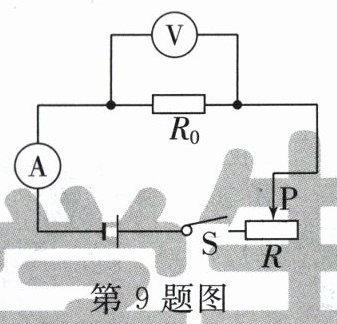

9. 如图所示，电源电压不变，R₀为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向右移动时，两电表示数的变化情况为：电流表A的示数______，电压表V的示数______。

答案： 变小　变小

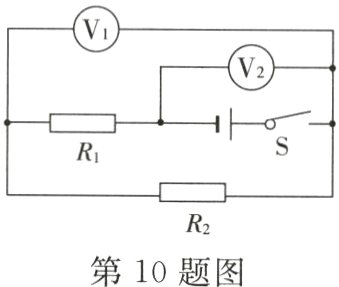

10. 如图所示的电路中，R₁ = 10 Ω，R₂ = 30 Ω。闭合开关S，通过R₁和R₂的电流之比I₁∶I₂ = ______，电压表V₁与V₂的示数之比U₁∶U₂ = ______。

答案： 1∶1　3∶4
