13. 学习了“伏安法”测定值电阻的阻值后，小华同学将定值电阻换成小灯泡，他想测量小灯泡工作时灯丝的电阻。

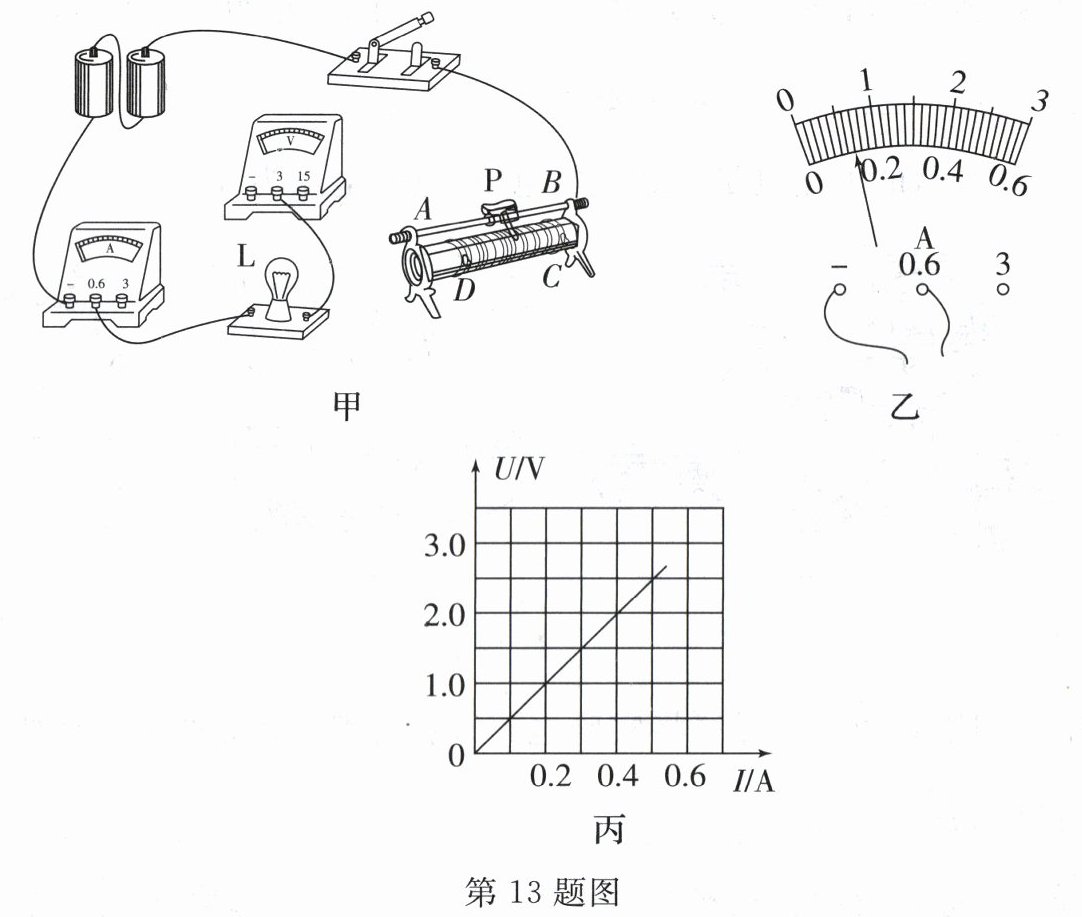

（1）请你帮助小华用笔画线替代导线将图甲中的电路连接完整，并且要求滑片P向左移动时，电压表的示数要变大。

（2）小华连接完电路并闭合开关，发现无论怎样移动滑动变阻器滑片P的位置，电流表和电压表的示数总保持不变，灯泡保持较暗的亮度不变，则造成这一现象的原因是：____________________。
（3）故障排除后，小华重新进行了实验，并将实验数据记录在下表中。小华同学在做实验序号为3的实验时，电流表的指针位置如图乙所示。请你读出这个实验数据，由此计算出此时的灯丝电阻，并把它们填写在下表中的相应位置。
|实验序号|1|2|3|4|5|
|----|----|----|----|----|----|
|小灯泡两端的电压U/V|1.0|1.5|2.0|2.5|3.0|
|通过小灯泡的电流I/A|0.10|0.12| |0.16|0.18|
|小灯泡的灯丝电阻R/Ω|10|12.5| |15.6|16.7|
（4）小华还想利用图甲电路，采用控制变量的方法来探究电流与电压的关系，小冬认为不行，他的理由是______________________________。
（5）为此小华又用一个定值电阻替换小灯泡，进行正确操作，记录电流表和电压表的一系列示数并画出如图丙所示的图象，由图象可得结论：保持电阻不变时，____________________，定值电阻的阻值为_______ Ω。　　　　　　

答案：

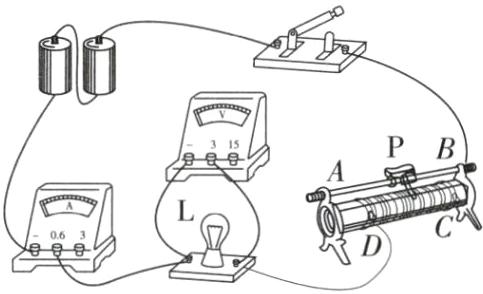

(1)如图所示。
　　　　　
(2)将变阻器的CD接线柱连入了电路中　　　　　

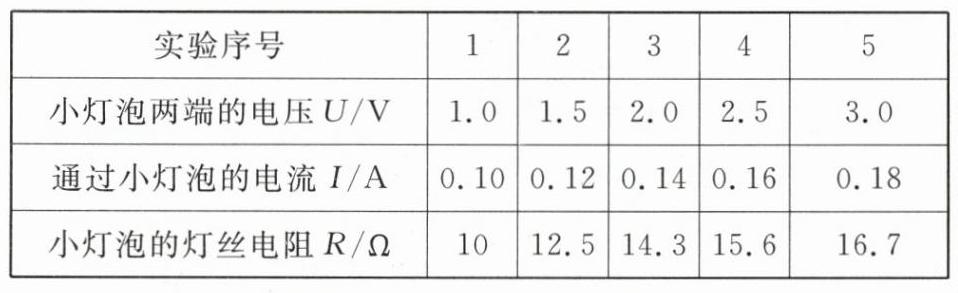

(3)如表所示。

(4)灯的电阻随温度的变化而变化　　　　　
(5)电流与电压成正比　5
