《2024年北大绿卡课课大考卷九年级物理全一册人教版吉林专版》

5. 如图所示，电源电压保持不变，闭合开关S，滑动变阻器R₂的滑片向右移动时，下列判断正确的是（ ）
A. 电压表V的示数变大
B. 电流表A₁的示数不变
C. 电流表A₂的示数变大
D. 电压表V的示数变小
　　　

答案： B

6. 如图所示电路，闭合开关，若滑片P向右移动，则下列说法正确的是（ ）
A. 若把电流表换成电压表，则两电压表示数相同
B. 电压表示数变大，电流表示数变小
C. 电压表、电流表示数变化情况相同，都变大
D. 电压表、电流表示数变化情况相同，都变小
　

答案： D

7. 小明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（ ）
A. 通过导体中的电流与其两端的电压成正比
B. 导体甲的电阻大于导体乙的电阻
C. 将导体甲接到电压为3 V的电源上时通过的电流为0.6 A
D. 将甲、乙两导体并联接入2 V电源上时，总电流为0.6 A
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： B

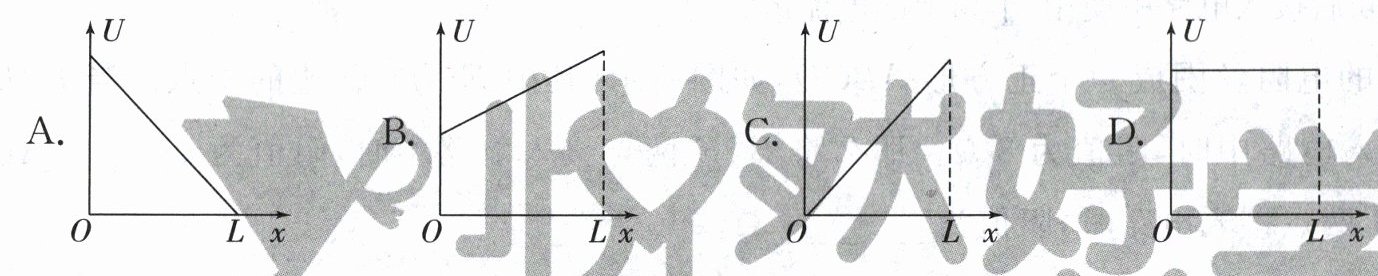

8. 在如图所示的电路中，R₀为定值电阻，ab是粗细均匀、长为L的一根电阻丝，滑片P与ab接触良好并可自由滑动，且$R_{ab}=R_{0}$，当闭合开关S后，电压表的示数U随滑片P离a点的距离x变化的规律能用下列哪个图象描述（电源两极间电压不变）（ ）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

答案： B
