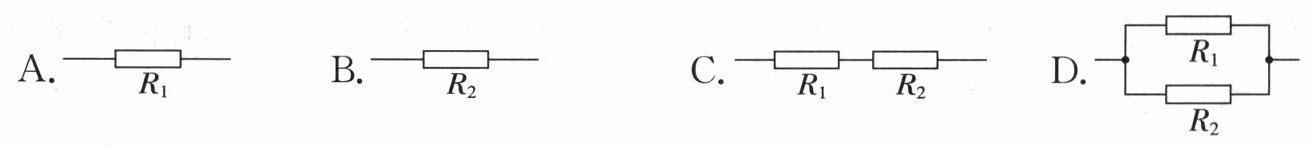

6. 在物理实践活动中，小明设计了四种电热丝的连接方法，如图所示，已知电热丝的电阻R₂＜R₁，将它们接入相同电路中，则在相同的时间里电热丝产生的热量最多的是 （ ）

答案： D

7. 电流做功的过程就是将电能转化为_______能的过程，且用电器消耗了多少_______能，电流就做多少功。

答案： 其他形式 电

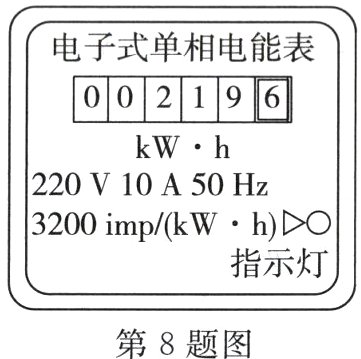

8. 小明家的电能表面板如图所示，他家同时使用的用电器总功率不能超过_______ W，家里新添置一台空调并接入该电能表中，让其单独工作5 min，电能表的指示灯闪烁了320次，则该空调的实际电功率为_______。

答案： 2200 1200

9. 电饭煲、电水壶和电熨斗分别标有“220 V 1000 W”“220 V 1800 W”和“220 V 500 W”的字样，它们各自正常工作相同时间，_______（选填“电饭煲”“电水壶”或“电熨斗”）产生的电热最多。标有“220 V 1000 W”的电饭煲正常工作12 min，电流所做的功_______ J。

答案： 电水壶 7.2×10⁵

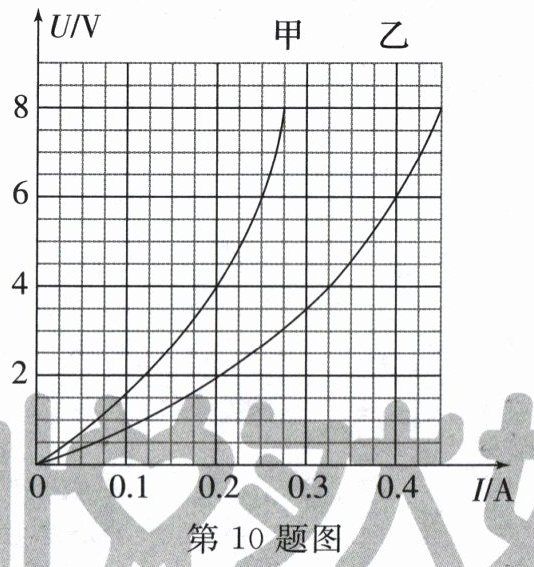

10. 额定电压均为6 V的甲乙两灯泡，通过甲乙灯泡的电流随两端电压变化关系如图所示，由此可知甲灯泡的额定功率为_______ W。若将甲乙两灯泡串联接在电压为6 V的电源上时，甲乙两灯泡消耗的功率之比为_______。

答案： 1.5 2∶1
