16. 如图甲所示是小明同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置，如图乙所示。求：
（1）电流表A₁和A₂的示数；
（2）通过灯泡L₁的电流。

答案： 解:
(1)由电路图可知,L₁与L₂并联,电流表A₂测L₂支路的电流，电流表A₁测干路电流。
因为并联电路中干路电流等于各支路电流之和，且两表指针在同一位置，
所以,电流表A₁的量程为0~3A,分度值为0.1A,示数为2.2A,即干路上的电流I = 2.2A;
电流表A₂的量程为0~0.6A,分度值为0.02A,示数为0.44A,即通过灯泡L₂的电流I₂ = 0.44A。
(2)由并联电路中干路上的电流等于各支路电流之和可得，
通过L₁的电流I₁ = Iₐ₁ - Iₐ₂ = 2.2A - 0.44A = 1.76A。
答:
(1)电流表A₁的示数为2.2A，电流表A₂的示数为0.44A；
(2)通过灯泡L₁的电流是1.76A。

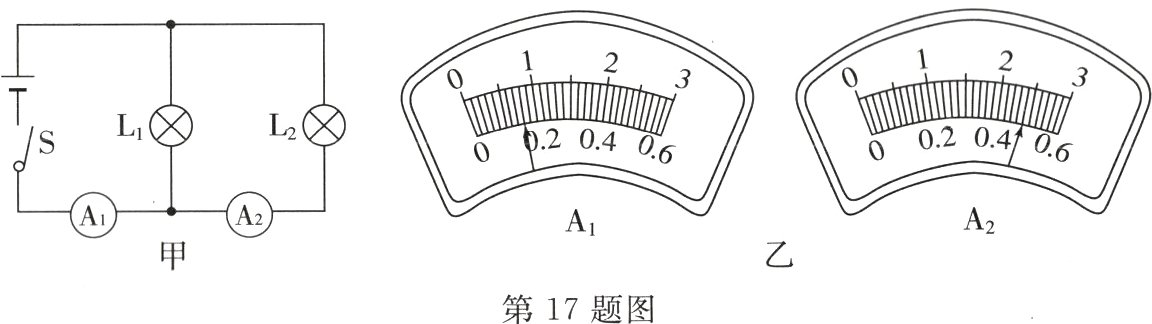

17. 如图甲所示，当电路中的开关S闭合时，两只灯泡正常发光，两只电流表A₁、A₂的示数如图乙所示。求：
（1）电流表A₁的量程是多少。
（2）通过灯泡L₁的电流是多少。

答案： 解:
(1)由图知,两灯并联，电流表A₁测总电流,电流表A₂测通过L₂的电流，根据并联电路电流的规律，总电流应大于支路电流，而A₁指针偏转角度小,A₂指针偏转角度大，故电流表A₁、A₂使用的量程分别是0~3A、0~0.6A，0~3A量程的分度值为0.1A,则由图知,A₁的示数为0.8A,即总电流I = 0.8A;
0~0.6A量程的分度值为0.02A,则由图知,A₂的示数为0.48A,即通过L₂的电流I₂ = 0.48A。
(2)由前面分析可知,通过L₂的电流是0.48A;
根据并联电路电流的规律,通过L₁的电流:I₁ = I - I₂ = 0.8A - 0.48A = 0.32A。
答:
(1)电流表A₁的量程为0~3A;
(2)通过灯泡L₁的电流是0.32A。
