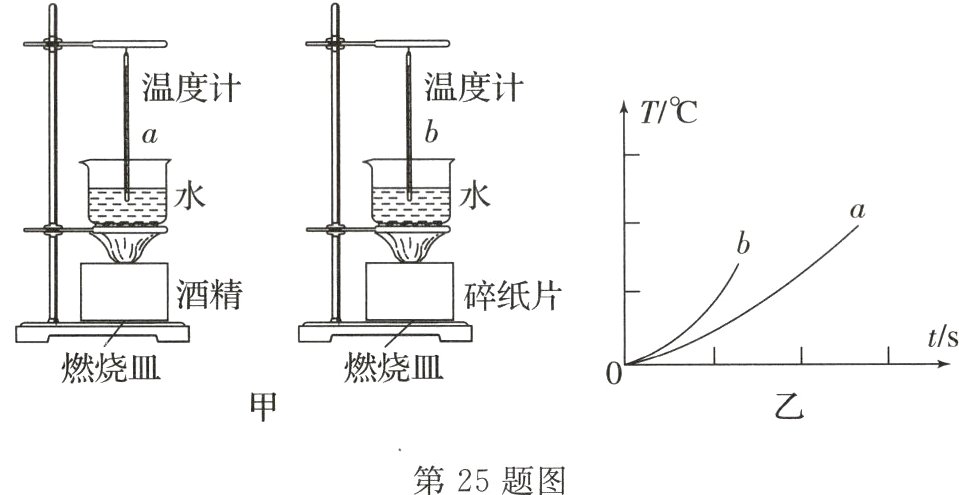

25. 比较酒精和碎纸片这两种燃料的热值，小明用图甲所示的装置进行实验，图中燃烧皿、烧杯a和b、温度计均完全相同，烧杯中盛有相同质量的水，实验时，分别点燃放在两个燃烧皿中的酒精和碎纸片，通过石棉网给烧杯加热，直至酒精和碎纸片完全烧尽。

（1）你认为图中实验装置的器件安装顺序是_______（选填“由下而上”或“由上而下”）。

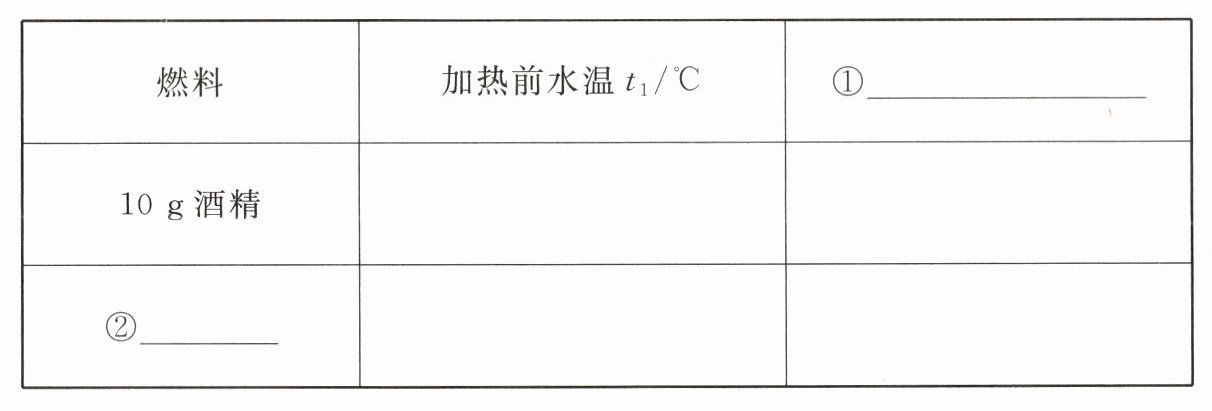

（2）小明设计了一张记录实验数据的表格，其中①②两项内容漏写了，请你帮他补充完整。

（3）在实验时，小明发现两支温度计的示数变化不明显，请你分析导致这种现象的可能原因____________________（写一条），为了使两支温度计示数变化明显，请提出你的建议：________________。
（4）实验时，小明记下了各个时刻a、b烧杯中的水温，绘制了图乙所示的图象，若热损失相同，则可初步判断_______的热值较大。

答案：
(1)由下而上
(2)①燃料燃尽时水温$t_{2}/^{\circ}C$ ②10 g 碎纸片
(3)水的质量太大(或酒精和碎纸片质量太小) 减少水的质量(或增加酒精和碎纸片的质量)
(4)酒精
