17. 随着人们的生活水平不断提高，电动自行车已走进千家万户，电动自行车主要由电瓶（电源）、电动机和调速柄组成，调速柄相当于我们学过的电路中的什么电路元件？它在此起什么作用？

答案： 答:电动机转动的快慢与电流的大小有关，调速柄可以调节速度，是通过调速柄调节电路中的电流，所以其相当于一个滑动变阻器;其作用是:通过改变连接在电路中的电阻线的长度来改变电阻的大小，通过改变电阻的大小来改变电路中电流的大小。

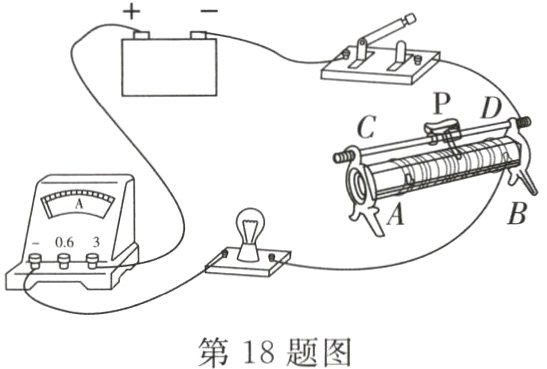

18. 如图所示为“用滑动变阻器改变电流”的实验。
（1）在闭合开关前，滑片P应移动到最_______（选填“左”或“右”）端。
（2）滑片向A端滑动时，小灯泡_______（选填“变亮”“变暗”或“亮度不变”）。
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是______________________________。
　　

答案：
(1)左　
(2)变暗
(3)滑动变阻器接入的是下面两个接线柱

19. 根据“滑动变阻器改变电路中的电流”的实验，回答下列问题。

（1）将图中的实物电路连接完整（电流小于0.6A），并在虚线框内画出电路图。
（2）当电路中接入变阻器后，在闭合开关前，滑片P应调到最_______（选填“左”或“右”）端。闭合开关S，发现灯泡不亮，接下来，以下做法最合理的是_______。
A. 观察电流表的示数是否为零，判断电路是否断路
B. 断开开关S，更换灯泡重新实验
C. 断开开关S，增加电池的个数重新实验
D. 断开开关S，拆掉导线重新连接电路

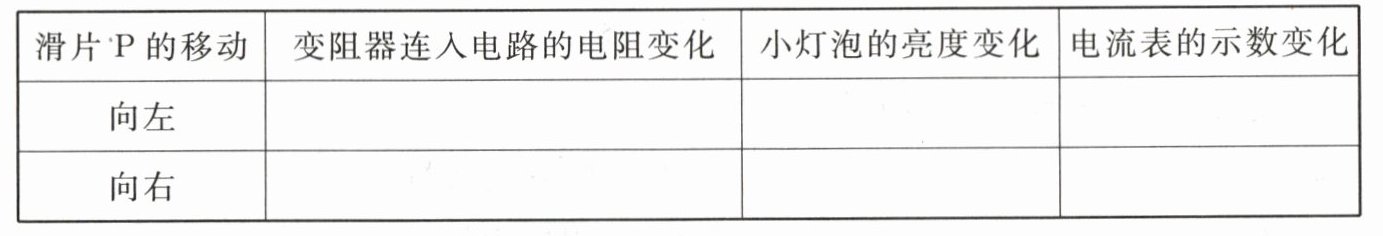

（3）请按照你所连接的电路，完成下表。

答案：

(1)如图所示。　　
(2)右(与图对应即可)　A　
(3)如表所示。(与图对应即可)
