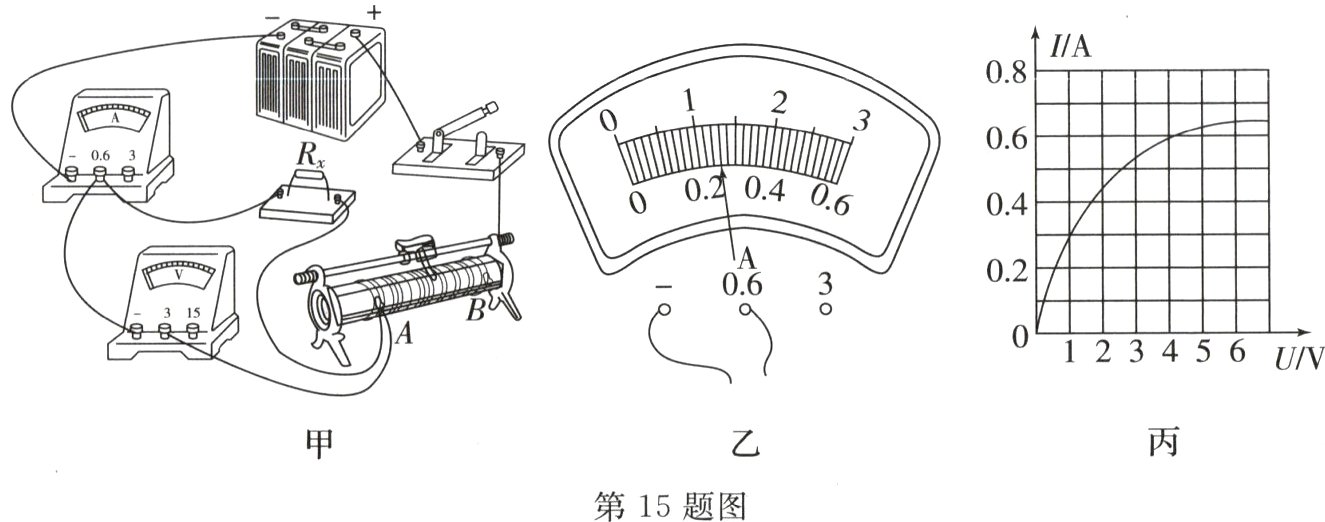

15. 小华同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电源电压恒定不变。
（1）连接电路时，开关应处于_______状态。闭合开关，向_______（选填“A”或“B”）端移动变阻器的滑片能使电流表的示数变大。滑动变阻器除了保护电路外，还有一个重要作用是____________________。操作中，小华发现两个电表只有一个有示数，初步检查确认，电路接线完好，两个电表均无故障，则发生故障的元件应是_______。
A. 电源
B. 电阻Rx
C. 滑动变阻器
（2）排除故障后，闭合开关，当电压表示数为2.6 V时，电流表示数如图乙所示，计算Rx的阻值为_______ Ω。
（3）按照上面的操作步骤，小华又测量了一个额定电压为3 V的小灯泡的电阻，并描绘了其电流随电压变化的图象（即I - U图象），小华发现他所描绘的定值电阻的I - U图象是一条直线，而小灯泡的I - U图象如图丙所示，原因可能是小灯泡的电阻与_______有关。
　　　　

答案：
(1)断开　A　多次测量求平均值，减小误差　B
(2)10　
(3)温度
