6. 下列关于串、并联电路中电压规律的说法，正确的一组是 （ ）
①串联电路中各处电压都相等
②并联电路中各支路两端的电压都相等
③串联电路中的总电压等于各用电器两端的电压之和
④加在两个灯泡两端的电压相等，则两盏灯一定并联。
A. ①②
B. ②③
C. ③④
D. ①④

答案： B

7. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L₁两端的电压为_______，L₂两端的电压为_______。
　　　　　　　　　　　　　　

答案： 4V　2V

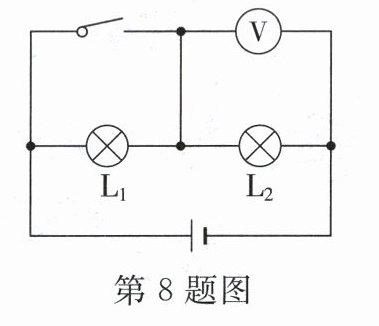

8. 如图所示，开关闭合后，电压表的示数为6V，开关断开后，电压表的示数为4V。如果电源电压不变，则电源电压为_______V，开关断开后L₁两端的电压为_______V。
　　　　　　　　　　　　　　

答案： 6　2

9. 语言复读机工作时需要6V的电源，可以用_______节干电池_______联起来使用。

答案： 4　串

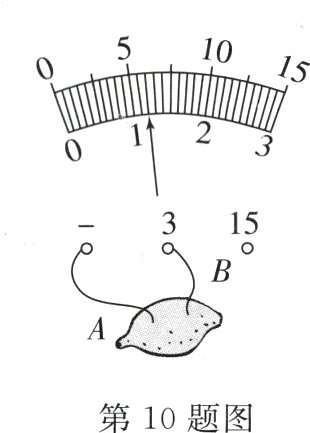

10. 将A、B两个金属片插入柠檬制成的“水果电池”，用电压表测量水果电池的电压，如图所示，则该电池的正极是_______（选填“A”或“B”）；如果想获得2.4V的电压，则需要把_______节这样的“水果电池”_______联起来。
　　　　　　　　　　　　　　

答案： B　2　串

11. 将8节干电池串联起来组成一个电池组，此电池组的总电压是_______V，给3只相同的灯泡串联而成的电路供电，每只灯泡两端的电压为_______V。

答案： 12　4

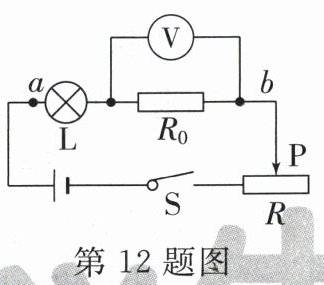

12. 在如图所示的电路中，小明想改测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因。
　　　　　　　　　　　　　　

答案： 答:不妥,这样电压表的正、负接线柱接反了。
