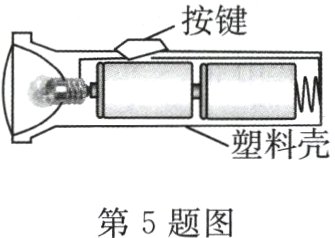

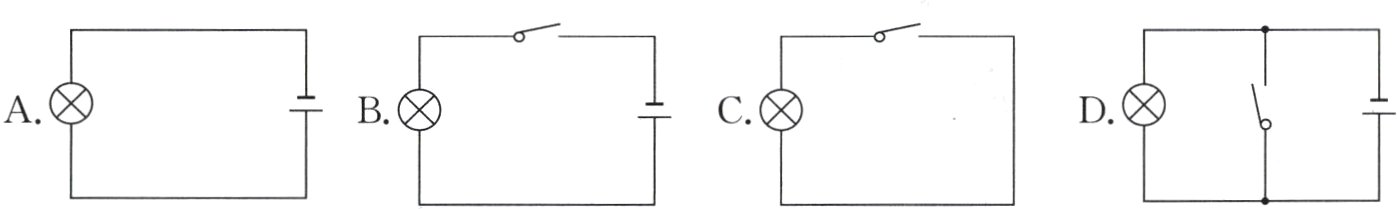

5. 手电筒的结构如图所示，按下按键时，电路接通小灯泡发光。下列关于该手电筒的电路图，正确的是 （ ）

答案： B

6. 由一个电源（电压足够大）、一个电铃、一只灯泡、两个开关和导线若干组成电路，只闭合一个开关，灯亮铃不响，只闭合另一个开关时，铃响灯不亮，当两开关都断开时，可能出现的一种情况是 （ ）
A. 铃响灯不亮
B. 铃响灯也亮
C. 铃不响灯亮
D. 无法确定

答案：

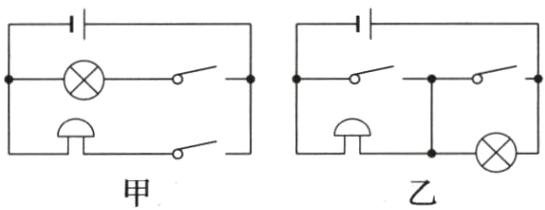

B　[解析]只闭合一个开关时，灯亮铃不响，只闭合另一个开关时，铃响灯不亮，说明小灯泡与一个开关串联，铃和另一个开关串联，在只闭合一个开关时，都能单独接入电源而工作，所以可能的电路图有如图所示甲、乙两种:

由图可知:当开关都断开时，可能出现的情况是:铃响灯也亮，铃不响灯也不亮，则只有B选项可能出现。故选B。

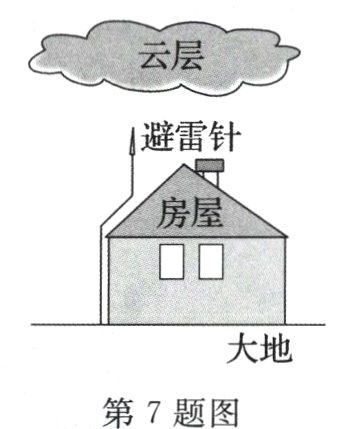

7. 如图所示是闪电产生的电流通过避雷针的示意图（已知云层带正电）。则下列说法中正确的是 （ ）


A. 图中的电流方向是从云层到避雷针
B. 产生闪电时，云层失去了原子核
C. 产生闪电时，创造了电荷
D. 云层带正电，是因为云层得到了电子

答案： A

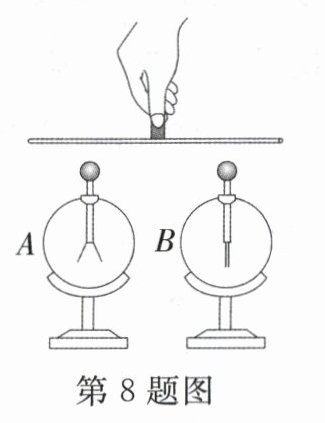

8. 如图所示，取两个相同的验电器A和B，使A带正电，B不带电。用橡胶棒把A和B连接起来的瞬间，橡胶棒中 （ ）


A. 有正电荷流向B，A金属箔的张角减小
B. 有负电荷流向A，B金属箔的张角增大
C. 有正电荷流向B，同时有负电荷流向A
D. 始终无电流

答案： D
