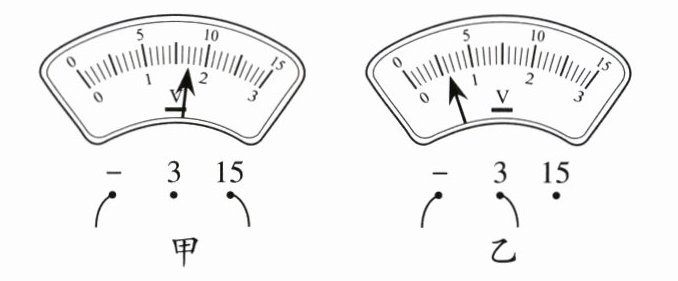

20. 如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图。
(1) 甲图中, 电压表的量程是0~15V, 电压表的示数是8.5V。
(2) 乙图中, 电压表的量程是0~3V, 电压表的示数是0.6V。

答案：
(1)0~15　8.5；
(2)0~3　0.6

21. 实验小组用如图甲所示的电路探究串联电路的电压关系。


(1) 请你按照图甲用笔画线代替导线连接如图乙所示的实验电路。要求电压表测量灯 $ L_1 $ 两端的电压。
(2) 实验中应选择规格______ (选填“相同”或“不同”)的小灯泡。
(3) 正确连接电路后, 闭合开关 S, 电压表的示数如图丙所示, 此时小灯泡 $ L_1 $ 两端的电压为______ V。
(4) 小组完成了三次实验, 数据如表中所示。进行多次实验的目的是______ (选填字母“A. 寻找普遍规律”或“B. 减小实验误差”)。分析实验数据, 可得到串联电路的电压特点是：串联电路的总电压等于______ 。
(5) 另一小组在测出 $ L_1 $ 两端电压后, 认为只需将与 A 点相连的导线改接到 C 点即可测出 $ L_2 $ 两端的电压, 这种办法是______ (选填“正确”或“错误”)的。

答案：

(1)

(2)不同；
(3)1.8；
(4)A　各部分用电器两端电压之和；
(5)错误

22. 如图所示的电路中, 电源电压不变, 当开关 S 断开时, 电压表 $ V_1 $ 的示数为 5 V, 电压表 $ V_2 $ 的示数为 7 V；当开关 S 闭合时, 电压表 $ V_1 $ 的示数为 9 V, 电压表 $ V_2 $ 的示数为 5.4 V。求：
(1) 电源电压；

(2) 当开关 S 断开时, 每盏灯两端的电压；
(3) 当开关 S 闭合时, 每盏灯两端的电压。

答案：
(1)当开关S闭合时,$L_{3}$被短路,$L_{1}$与$L_{2}$串联,电压表$V_{1}$测$L_{1}$与$L_{2}$的总电压,即电源的电压,则电源的电压$U = 9\ V$;
(2)当开关S断开时,三灯泡串联,$V_{1}$测$L_{1}$与$L_{2}$的电压之和,$V_{2}$测灯泡$L_{1}$与$L_{3}$两端的电压之和,因为串联电路中总电压等于各分电压之和,
所以$L_{3}$两端的电压为:$U_{3}=U - U_{1}=9\ V-5\ V=4\ V$;
$L_{2}$两端的电压为:$U_{2}=U - U_{2}=9\ V-7\ V=2\ V$;
$L_{1}$两端的电压为:$U_{1}=U - U_{2}-U_{3}=9\ V-2\ V-4\ V=3\ V$。
(3)当开关闭合时,$L_{3}$被短路,$L_{3}$两端的电压$U_{3}' = 0\ V$;$L_{1}$与$L_{2}$串联,$V_{2}$测量$L_{1}$两端的电压,所以$L_{1}$两端的电压$U_{1}' = 5.4\ V$;因为串联电路中总电压等于各分电压之和,所以$L_{2}$两端的电压为:$U_{2}' = U - U_{1}'=9\ V-5.4\ V=3.6\ V$。
