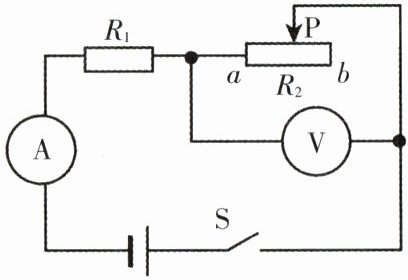

13. 如图所示电路,电源电压保持不变,当滑动变阻器的滑片P在b端时,电压表的示数为8V,滑片P在中点时电压表的示数为6V,已知定值电阻$R_{1}= 10\Omega$,求：
(1)电源电压U；
(2)滑动变阻器的最大阻值$R_{2}$。

答案： 该电路为串联电路,$I_{1}$与$I_{2}$始终相等,当P在b端时,$\frac{8\ V}{R_{2}}=\frac{U-8\ V}{10\ \Omega}$,当P在中点时,$\frac{6\ V}{\frac{R_{2}}{2}}=\frac{U-6\ V}{10\ \Omega}$,可得$U=12\ V$,$R_{2}=20\ \Omega$。
