《2025年优学1+1评价与测试九年级物理全一册人教版》

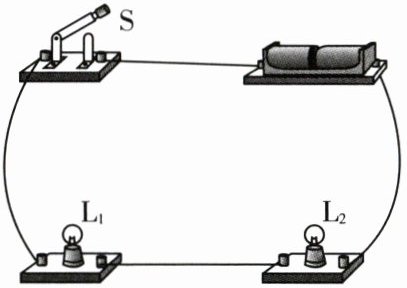

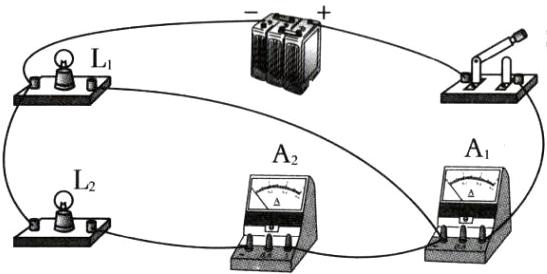

21. 根据如图所示的实物电路,在右边的虚线框内画出电路图。

答案：
如图所示

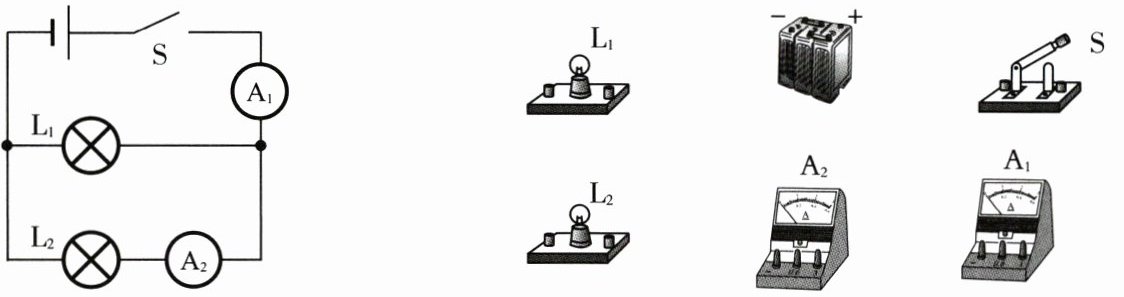

22. 根据电路图,将右侧电路元件连接起来。

答案：
如图所示

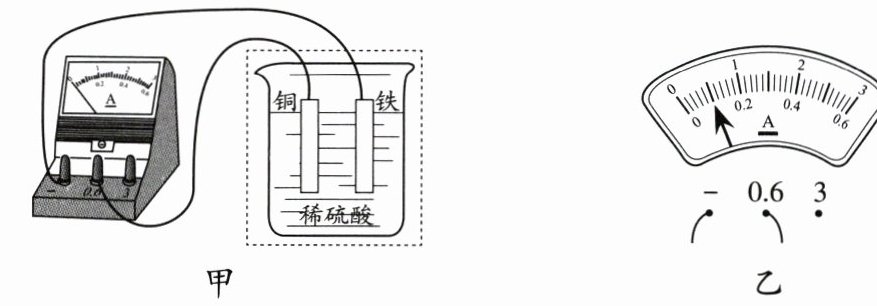

23. 如图甲所示,将铁片和铜片插入稀硫酸中,电流表指针发生偏转,此时指针位置如图乙所示,则电流大小为0.1A,所选量程对应的分度值为0.02A;装置中的虚线框部分相当于电路中的电源,铜片是其正极。

答案： 0.1 0.02 电源 正

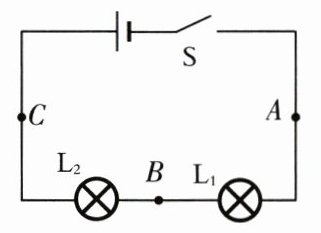

24. (1)在“探究串联电路的电流规律”时,小红同学连接了如图所示的电路。在连接电路时,开关应该断开。经检查电路无误后,闭合开关,两灯$ L_1、$$L_2 $均发光。接着她应断开开关，再将电流表分别接入A、B、C处进行多次测量。实验时她记录了如下表所示的实验数据,由表一中的实验数据可知:串联电路电流处处相等。

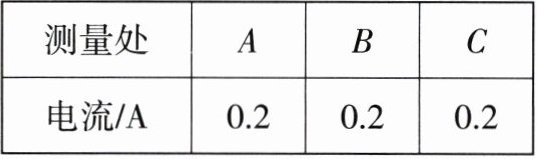

| 测量处 | A | B | C |
| :---: | :---: | :---: | :---: |
| 电流/A | 0.2 | 0.2 | 0.2 |
表一

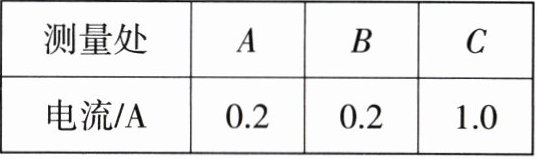

| 测量处 | A | B | C |
| :---: | :---: | :---: | :---: |
| 电流/A | 0.2 | 0.2 | 1.0 |



表二
(2)小明同学也做了此实验,记录的实验数据如表二所示。从表二可以看出 C 处的电流比 A、B 处的电流大许多,出现此情况的原因可能是读错量程。

答案：
(1)断开 断开开关，再将电流表分别接入A、B、C处进行多次测量 串联电路电流处处相等
(2)读错量程
