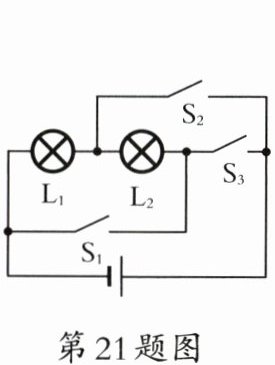

21. 如图所示电路,如果闭合开关$S_2,$断开开关$S_1$和$S_3,$则灯$L_2$不发光(选填“发光”或“不发光”);为了保护电路安全,实验中不能同时闭合开关_________S₁、S₃。

答案： 不发光　S₁、S₃

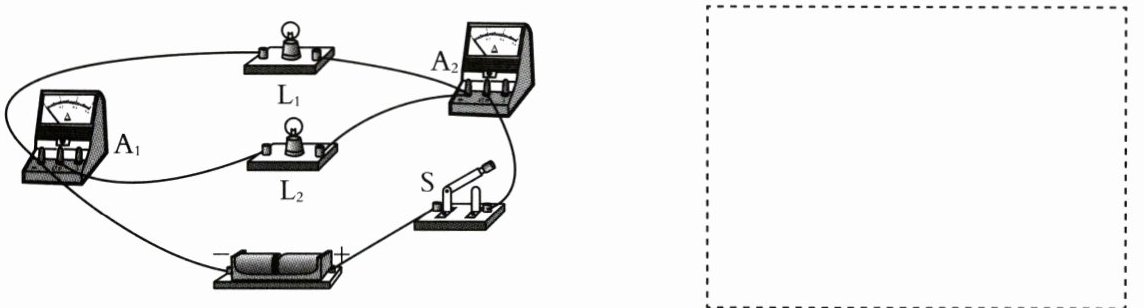

22. 根据如图所示的实物图,画出对应的电路图。

答案：

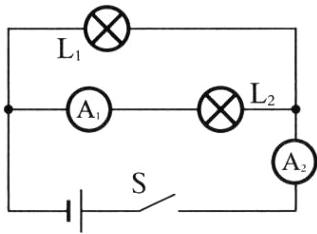

如图所示

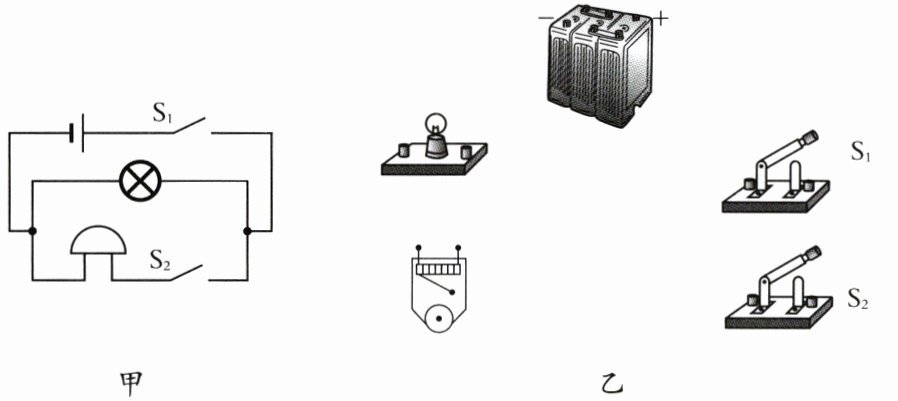

23. 根据甲图所示的电路图,将乙图中的电路装置连接起来。

答案：

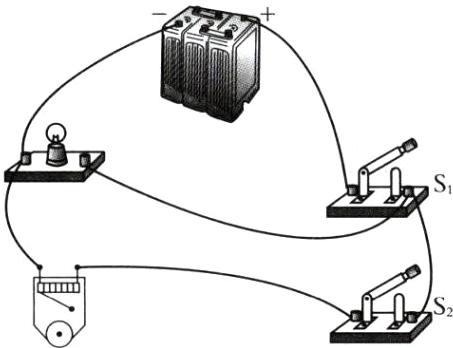

如图所示

24. 如图所示是“探究不同物质吸热升温现象”的实验装置。用该装置,先后加热质量相等的煤油和水,并不断搅拌。

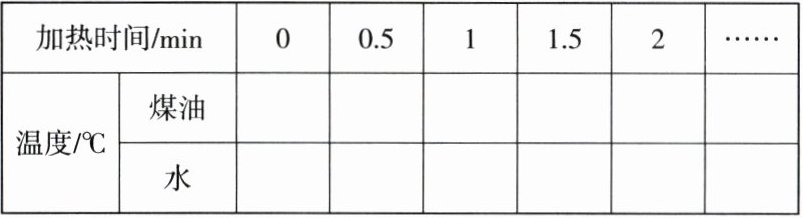

| 加热时间/min | 0 | 0.5 | 1 | 1.5 | 2 | …… |


| 温度/℃ | 煤油 | | | | | |
| | 水 | | | | | |
(1) 要完成该探究实验,除了图中所示的器材外,还需要的测量工具有天平和秒表。
(2) 小明设计的记录数据的表格如上表,分析表格可知:他是在加热时间相同时比较升高温度的方法来完成探究实验的。
(3) 实验结束后,小明查表知道水的比热容为$4.2×10^3 J/(kg·℃),$则500 g水温度升高20℃吸收的热量是4.2×10⁴J;若这些热量由酒精完全燃烧获得,则至少要消耗1.4g酒精。(酒精的热值为$3.0×10^7 J/kg)$
(4) 在受太阳光照射的条件相同时,内陆地区昼夜温差比沿海地区大,这是因为干泥土和水相比,比热容较小。

答案：
(1)秒表
(2)加热时间　升高温度
(3)4.2×10⁴　1.4
(4)大
