6. 在利用“伏安法”测量灯泡电阻R的阻值的实验中：

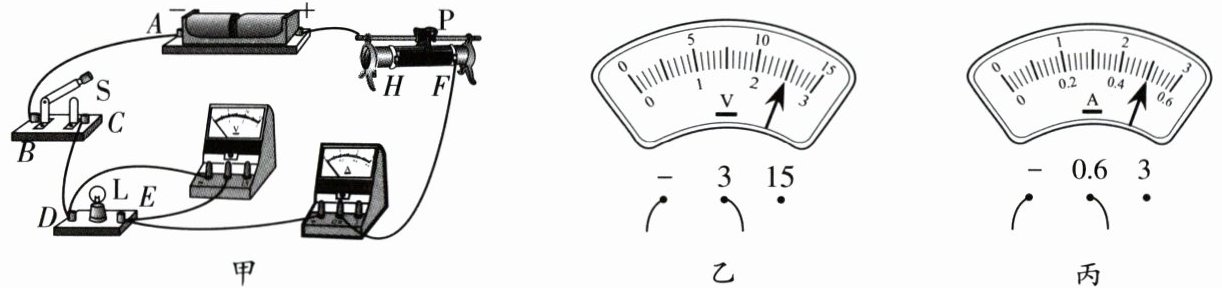

(1) 闭合开关S前,应把图甲中滑动变阻器的滑片P置于最左(选填“左”或“右”)端。
(2) 连好电路,闭合开关S,灯泡L不亮,电压表示数为零。将电压表分别正确并联在AB、AC、AD两端,发现Uₐₙ = Uₐₙ = 0,Uₐₙ ＞ 0。请判断,发生故障的是CD间断路(选填“AB”“BC”或“CD”)。
(3) 排除故障并检查电路连接正确后,闭合开关S,滑动变阻器的滑片P滑动到某一位置时,电压表和电流表的示数如图乙、丙所示,则灯泡电阻R的阻值为5Ω。
(4) 小明向右调节滑片时,发现电流表示数变大,电压表示数变大,灯泡亮度变亮,经过计算发现灯泡的电阻也变大,这是因为灯泡电阻受温度的影响。

答案： 6.
(1)左
(2)CD
(3)5
(4)大 大 亮 温度

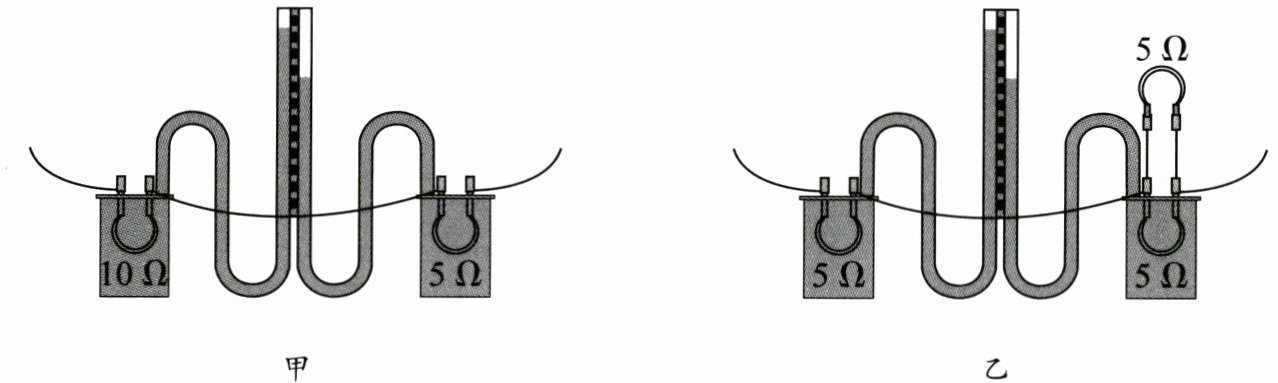

7. 某实验小组的同学在探究“电流通过导体产生的热量与什么因素有关”时,采用了如图甲、乙所示的实验装置。

(1) 实验时通过观察U形管中液面高度差的变化来比较电流通过电阻丝产生的热量的多少。
(2) 连好电路,闭合开关,通过图甲中两电阻丝的电流大小相等,利用该装置可以探究电流产生的热量与电阻的关系；通过分析可知,乙图所示的实验装置是用来探究电流通过电阻丝产生的热量与电流的关系。

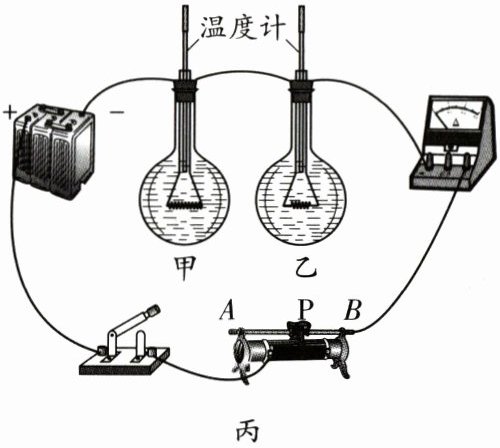

(3) 同学们又设计了另一套装置,如图丙所示。在两个相同的烧瓶中装有质量相等的同种液体,瓶中各放置一根电阻丝,且Rₐ ＞ Rᵦ,这样的装置可以研究电流产生的热量与电阻的关系。

答案： 7.
(1)液面高度差
(2)相等 电阻 电流
(3)相等 同种 电阻
