《2025年优学1+1评价与测试九年级物理全一册人教版》

7. 如图所示电路,闭合开关后发现小灯泡过亮。在电路中接入一个适当的电阻 $ R $ 可使小灯泡正常发光,可行的方法是 (A)

A.电阻 $ R $ 与灯泡串联
B.电阻 $ R $ 与灯泡并联
C.电阻 $ R $ 与电源并联
D.以上方法都可行

答案： A

8. 如图所示的电路,“$ ◯ $”内的 1、2、3 可能是电流表,也可能是电压表,当开关 S 闭合后,两灯都亮,且三个电表都有正常示数,那么下列判断正确的是 (A)

A.①③是电流表,②是电压表
B.①是电压表,②③是电流表
C.①②是电流表,③是电压表
D.①②是电压表,③是电流表

答案： A

9. 如图是未连接完整的电路,若要求闭合开关后,滑动变阻器的滑片 P 向左移动时,灯泡变亮。则下列接法符合要求的是 (A)

A.$ M $ 接 $ A $,$ N $ 接 $ D $
B.$ M $ 接 $ B $,$ N $ 接 $ C $
C.$ M $ 接 $ A $,$ N $ 接 $ B $
D.$ M $ 接 $ C $,$ N $ 接 $ D $

答案： A

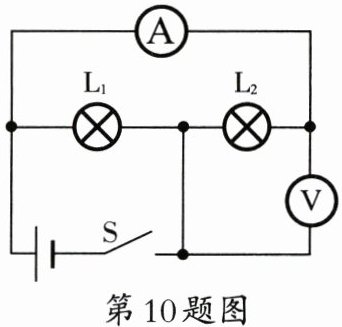

10. 如图所示,电源电压恒定不变,闭合开关 S,灯 $ L_{1} $ 和 $ L_{2} $ 均发光,一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是 (A)

A.灯 $ L_{1} $ 断路
B.灯 $ L_{2} $ 断路
C.灯 $ L_{1} $ 短路
D.灯 $ L_{2} $ 短路

答案： A

11. 一节新干电池的电压为1.5V,一节新蓄电池的电压为2V。

答案： 1.5 2

12. 某同学在用有两个量程( $ 0 \sim 3 $ V 和 $ 0 \sim 15 $ V)的电压表,测由两节旧干电池串联组成的电池组的电压时,记录的结果是 10 V,他出现错误的原因是按小量程接入电路，却用大量程读数,实际电压为2V。

答案： 按小量程接入电路，却用大量程读数 2

13. 如图所示的电路中,闭合开关 S 后,两灯均发光,则甲是电流表,乙是电压表。(均选填“电流”或“电压”)

答案： 电流 电压
