《2025年优学1+1评价与测试九年级物理全一册人教版》

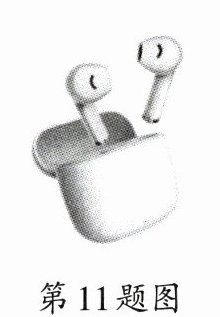

11. 将手指轻轻触碰手机感应区,识别出正确的指纹后手机自动开锁,则感应区相当于电路中的开关。如图是一款无线蓝牙耳机及其收纳盒,给其充电时,收纳盒相当于电路中的用电器,耳机没电时,可以将单只或一对耳机放入收纳盒中进行充电,此时收纳盒相当于电路中的电源。(均选填“电源”“开关”“导线”“用电器”)

答案： 开关　用电器　电源

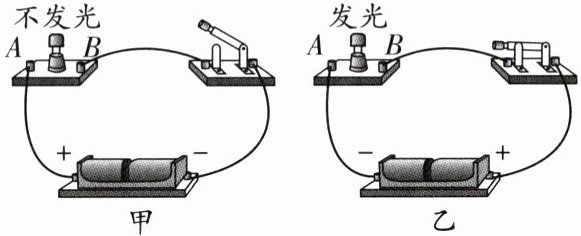

12. 发光二极管(LED)是一种电子元件,如图甲所示,二极管主要由半导体(选填“导体”或“半导体”)材质构成,当开关闭合后,二极管不发光。当把电池反接再闭合开关,二极管发光(如图乙所示),说明二极管具有单向导电的性质,图甲中的电路处于断路(选填“通路”“短路”或“断路”)状态,图乙中二极管发光,说明图乙中的电路处于通路(选填“通路”“短路”或“断路”)状态。

答案： 半导体　单向导电　断路　通路

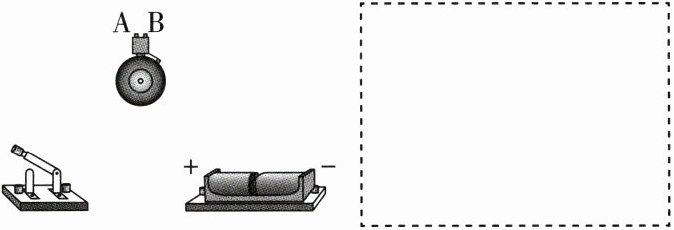

13. 如图所示,有电铃、电源和开关,请用笔画线表示导线把它们连起来,使电铃能正常工作(电铃接线柱为A、B),并在虚线框中画出相应的电路图,电铃用⊕表示。

答案：
如图所示　　　

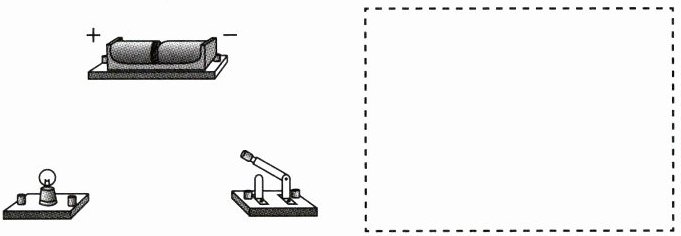

14. 如图所示,有小灯泡、电源和开关,请用笔画线表示导线把它们连起来,使灯泡能正常发光,并在虚线框中画出相应的电路图。

答案：
如图所示

15. 某同学连接了如图所示的错误电路,请去掉一根导线,在需去掉的线上打“×”,并在开关闭合后的导线上标明电流的方向。

答案：
如图所示
