27. 小明同学在做“用电流表、电压表测电阻”的实验中,器材均完好,所用电源电压为6V,滑动变阻器上标有“20Ω 2A”字样。

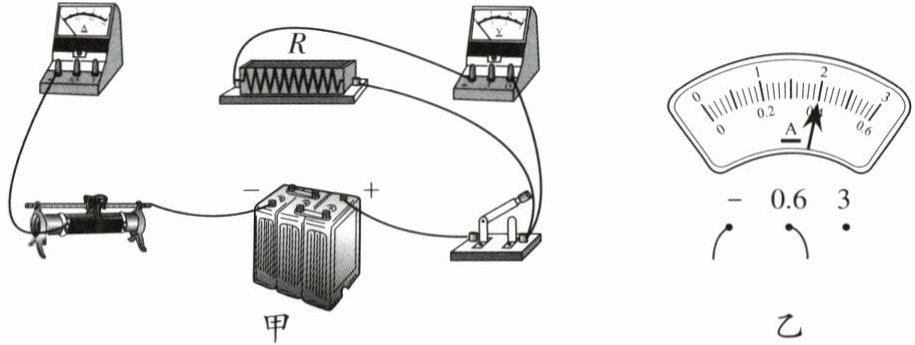

(1) 在图甲所示的电路中,有一根导线尚未连接,请用笔画线代替导线在图中正确连接。

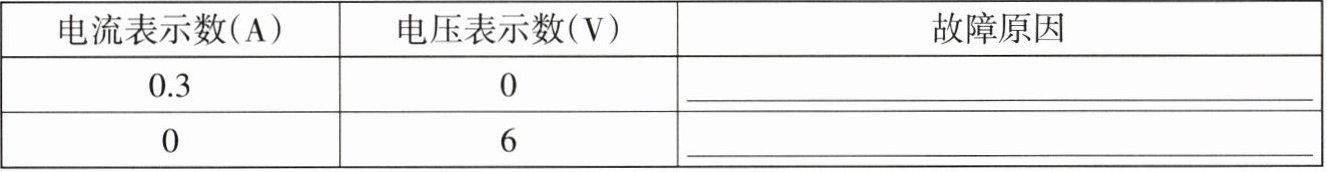

(2) 小明同学正确连接好电路,闭合开关后,电流表、电压表示数如下表所示。请你根据表中电流表、电压表示数,帮助小明判断故障原因(均选填“待测电阻断路”“待测电阻短路”“滑动变阻器断路”或“滑动变阻器短路”)。
| 电流表示数(A) | 电压表示数(V) | 故障原因 |
| :---: | :---: | :---: |
| 0.3 | 0 | |
| 0 | 6 | |

(3) 该小组同学重新连接,并按照正确步骤实验,当滑片P移到某点时,电流表A的示数如图乙所示,其读数是______A,若此时电压表的读数为2V,则此时待测电阻的阻值是______Ω。
(4) 为了减小实验误差,必须多次改变待测电阻两端的电压,通过______可以达到改变待测电阻两端电压的目的。
(5) “探究电流与电压关系”实验和“伏安法测电阻”实验相比较:
“探究电流与电压关系”实验中,进行多次实验,是为了______;
“伏安法测电阻”实验中,进行多次实验,是为了______。

答案：

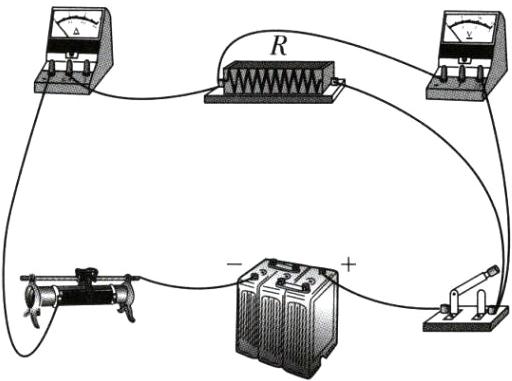

(1)如图所示

(2)待测电阻短路　待测电阻断路
(3)0.4　5
(4)多次改变滑动变阻器的滑片位置
(5)避免结论的偶然性　多次测量取平均值以减小误差

28. 如图所示的电路中,电阻$R_1$的阻值为20Ω,电阻$R_2$的阻值为60Ω,闭合开关S,电流表$A_1$的示数为0.3A。求:
(1) 电源电压;
(2) 电流表A的示数。

答案：
(1)$U=I_{1}R_{1}=0.3A×20Ω=6V$；
(2)$I_{2}=\frac {U}{R_{2}}=\frac {6V}{60Ω}=0.1A$，
$I_{总}=I_{1}+I_{2}=0.4A$。

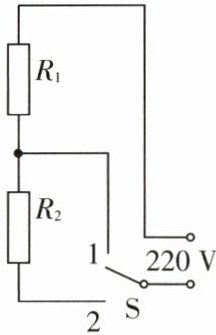

29. 如图所示是某家用电热煮茶器的简化电路图。$R_1$和$R_2$均为电热丝,S为单刀双掷开关。$R_1$的阻值是$88Ω,R_2$的阻值是352Ω,电源电压是220V。开关S接“1”时,为加热状态;开关S接“2”时,为保温状态。求:
(1) 加热状态时,电路中的电流是多少?
(2) 加热状态时,通电5min电流做功是多少?
(3) 保温状态时,电路消耗的总功率是多少?

答案：
(1)当开关S接"1"时，为$R_{1}$的简单电路，为加热状态，电路中的电流:$I_{1}=\frac {U}{R_{1}}=\frac {220V}{88Ω}=2.5A$；
(2)加热状态时，通电5min电流做功:
$W=UI_{1}t=220V×2.5A×5×60s=1.65×10^{5}J$；
(3)当开关S接“2”时，两电阻串联，电路的总电阻:
$R=R_{1}+R_{2}=88Ω+352Ω=440Ω$，
保温状态时电路消耗的总功率:
$P=\frac {U^{2}}{R}=\frac {(220V)^{2}}{440Ω}=110W$。
