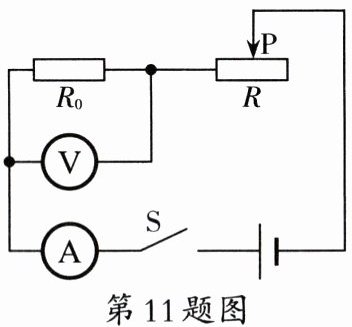

11. 如图所示的电路,电源电压保持不变,闭合开关 $ S $,当滑片 $ P $ 向左移动时,下列说法正确的是(B)

A.电流表示数变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数不变

答案： B

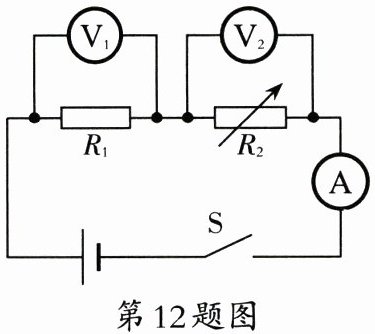

12. 如图为检测空气湿度的电路,电源电压保持不变。 $ R_1 $ 是保护电阻, $ R_2 $ 是湿敏电阻,其阻值会随所处环境的空气湿度的升高而增大。闭合开关 $ S $,当环境的空气湿度降低时(D)

A.电流表 $ A $ 的示数变小
B.总电阻 $ R_{总} $ 的阻值变大
C.电压表 $ V_1 $ 示数与电流表 $ A $ 示数的比值变小
D.电压表 $ V_2 $ 示数与电流表 $ A $ 示数的比值变小

答案： D

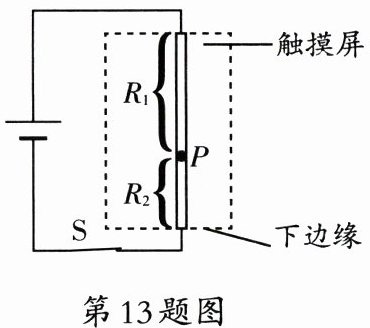

13. 电阻屏的原理是当手指触摸屏时,会对触摸屏产生一个压力,这种压力信号即转换成电信号,从而确定触摸的位置。如图,在竖直方向上触摸屏相当于一根电阻丝,触摸 $ P $ 点时电阻丝被分为上、下两部分,电阻分别为 $ R_1 $、 $ R_2 $,电源电压不变。当触摸点 $ P $ 沿竖直方向向上移动时,则下列判断正确的是(C)

A.$ R_1 $ 的阻值变大
B.$ R_2 $ 的阻值变小
C.$ R_1 $ 两端的电压变小
D.电路中的电流变大

答案： C

14. 在如图所示的电路中,电源电压保持不变,闭合开关 $ S $ 后,向右移动滑片 $ P $。下列说法中正确的是(D)

A.电压表的示数变大
B.电压表的示数变小
C.电流表 $ A $ 的示数变大
D.电流表 $ A_1 $ 的示数变小

答案： D

15. 如图甲所示是坐位体前屈测量仪,图乙是坐位体前屈测量仪的简化电路图。闭合开关,当推动绝缘柄使滑动变阻器的滑片向左滑动时,可利用示数增大的电表反映测量成绩。在测试坐位体前屈的过程中,电源电压不变,下列分析正确的是(D)

A.该装置可以用电流表的示数来反映被测试者的成绩
B.向左推的距离越大,电流表示数越大
C.向左推的距离越大,电压表与电流表的比值越小
D.向左推动距离无论大小,电路消耗的总功率大小不变

答案： D
