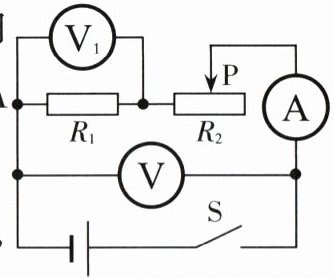

20. 如图所示,电源电压保持不变。闭合开关 $ S $, 当滑动变阻器的滑片 $ P $ 向右移动时,电流表 $ A $ 的示数将变小,电压表 $ V $ 示数跟电流表 $ A $ 示数的比值将变大。(均选填“变小”“不变”或“变大”)

答案： 变小 变大

21. 电饭锅利用电流的热效应工作。若电饭锅的加热功率是 $ 1000\, W $, 保温功率是 $ 100\, W $, 在一次煮饭中,加热和保温共用 $ 24\, min $, 耗电 $ 0.31\, kW \cdot h $, 则加热时间是18 $ min $。

答案： 热效应 18

22. 灯泡 $ L_1 $ 与 $ L_2 $ 串联在电源电压为 $ 6\, V $ 的电路中,两灯均发光。一段时间后, $ L_1 $ 突然熄灭, $ L_2 $ 更亮,则故障是 $ L_1 $ 短路,若此时灯 $ L_2 $ 的实际功率为额定功率的 $ \frac{4}{9} $, 则 $ L_2 $ 的额定电压是9 $ V $。

答案： 短路 9

23. 如图所示电路,电源电压不变, $ R_0 $ 为定值电阻。闭合开关 $ S $, 滑片 $ P $ 向左移动时,电压表示数会变大。第一次移动滑片至某位置时电压表的示数为 $ 8\, V $; 再次移动滑片至另一位置。若前后两次滑动变阻器消耗的电功率相等,两次电路中电流之比为 $ 1 : 2 $, 则电源电压为12$ V $。

答案： 大 12 解析:滑片P向左移动时,滑动变阻器接入电路的电阻变大,根据串联分压原理可知滑动变阻器两端的电压变大,即电压表示数会变大;已知前后两次滑动变阻器消耗的电功率相等,两次电路中电流之比为1:2,设第一次通过电路的电流为I,则第二次通过电路的电流为2I,第二次电压表示数为U'滑,前后两次滑动变阻器消耗的电功率相等,8V×I=U'滑×2I,解得U'滑=4V,U=U滑+U0=8V+IR0, U=U'滑+U'0=4V+2IR0,解得IR0=4V,即U0=4V, U=U滑+U0=8V+4V=12V。

24. 要使图中的灯 $ L_1 $ 和 $ L_2 $ 都能发光,请在图中“$ ◯ $”内填入相应的电流表或电压表符号。

答案： 如图所示

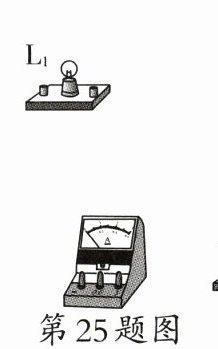

25. 在下图中,请用笔画线代替导线在图中连接,使 $ L_1 $ 和 $ L_2 $ 并联,电流表只测量灯 $ L_1 $ 的电流。

答案： 如图所示

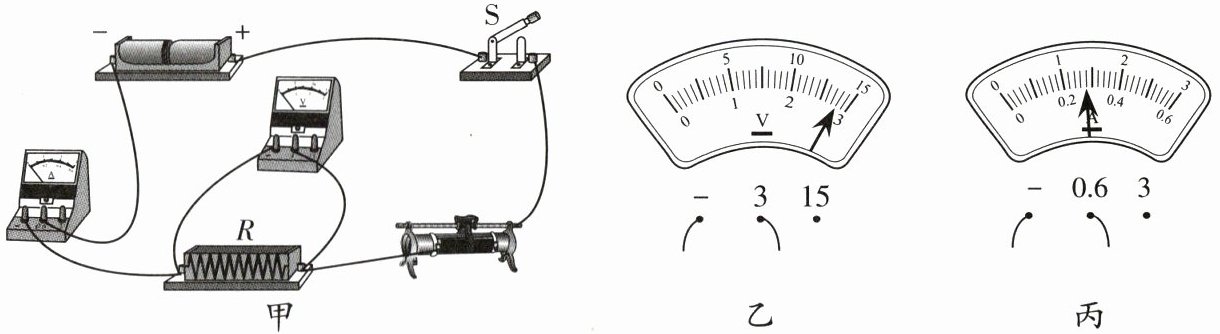

26. 如图所示,是小丽和小亮“探究通过导体的电流跟电阻的关系”的实验电路。
(1) 如图甲所示的实物电路连接有错误,请你把连错的导线打“$ × $”,改正后再连接完整。
如图所示
(2) 在此实验中,为达到实验目的,每次应更换定值电阻,并移动滑动变阻器的滑片 $ P $, 改变其连入电路的阻值,目的是使电压表的示数保持不变。实验过程中,滑动变阻器和定值电阻增大或减小的倍数相同(选填“相同”或“不同”)。
(3) 通过实验可得出:电压一定时,电流与电阻成反比。
(4) 用该电路还可以探究电流与电压的关系。
(5) 在实验过程中,当滑动变阻器的滑片 $ P $ 移到某点时,发现两电表的示数如图乙、丙所示,则此时小亮所使用的电阻为10 $ \Omega $, 该电阻此时的电功率为0.784 $ W $。

答案：
(1)如图所示
(2)定值电阻 电压 相同
(3)反
(4)电压
(5)10 0.784
