《2025年优学1+1评价与测试九年级物理全一册人教版》

15. 灯泡$ L_1、$$L_2$分别标有“4 V 4 W”和“3 V 3 W”的字样,将它们并联连接起来使用,干路中允许的最大电流为1.75A,此时$ L_1$消耗的电功率为2.25W。

答案： 15.1.75 2.25

16. 小明的爸爸使用的电动剃须刀,上面标有“3 V 1.5 W”的字样,他觉得用干电池太浪费。于是找到了一个电压为 4.5 V 的恒定电源,若要让该电动剃须刀正常工作,必须在电路中再串联一个3Ω的电阻 R,此时,电动剃须刀正常工作 1 min,串联的电阻 R 产生的热量为45J。

答案： 16.3 45

17. 图甲是有加热功能的座椅垫,图乙是该座椅垫加热部分的电路简图。已知电源电压为 24 V,“高温”挡功率为 36 W,高低温挡的功率比为 3:1,则电热丝$ R_1$的电阻是_________Ω,电阻$ R_1$与$ R_2$之比为_________。

161:2

答案： 17.16 $1:2$

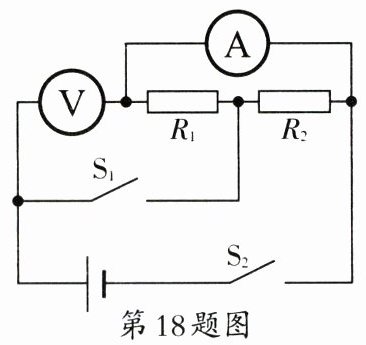

18. 如图所示,电源电压不变,当$ S_1、$$S_2$同时闭合时,电流表示数是 0.3 A,电压表示数是 6 V,则$ R_1 = $20Ω。若两表位置互换$,S_2$闭合、$S_1$断开时,电流表示数是 0.2 A,则$ R_2$消耗的功率为0.4W。

答案： 18.20 0.4

19. 如图所示,电源电压 4 V 保持不变,小灯泡规格为“3 V 1.5 W”(灯丝电阻不变),电流表量程为 0 ~ 0.6 A。电流表的示数为 0.4 A 时,滑动变阻器的电阻为4Ω,为了保证电路安全,电路允许消耗的最大功率是2W。

答案： 19.4 2

20. 如图,将一只标有“6 V 6 W”的灯泡 L 与一电阻 R 串联后接到 6 V 的电源上,电阻消耗的功率为 1.5 W(假定灯丝电阻不变),则此时电路消耗的总功率小于6 W(选填“大于”“等于”或“小于”),电阻 R 的阻值为6Ω。

答案： 20.小于 6

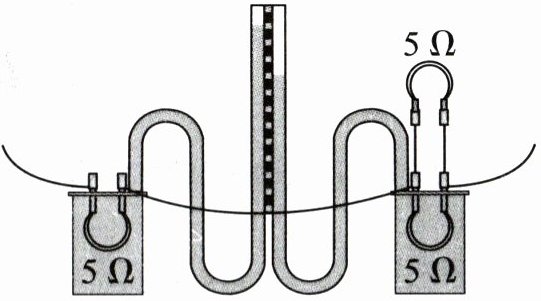

21. 采用如图的装置探究“电流产生的热量跟什么因素有关”。
(1) 接通电源,通过观察 U 形管中液面的高度差来比较各容器中电热丝产生的热量的多少。
(2) 如图所示的是探究电流产生的热量跟电流的关系,通电一段时间,左瓶(选填“左瓶”或“右瓶”)内的电阻丝产生的热量多。
(3) 让实验装置冷却到初始状态,把右瓶并联的两根电阻丝都放入瓶内,接通电源比较两瓶内电阻丝发热的多少。此时该装置是探究电流产生的热量跟电阻的关系,一段时间后,电阻丝产生的热量左瓶(选填“左瓶”“右瓶”或“两瓶一样”)多。

答案： 21.
(1)高度差
(2)电流 左瓶
(3)电阻 左瓶
