《2025年优学1+1评价与测试九年级物理全一册人教版》

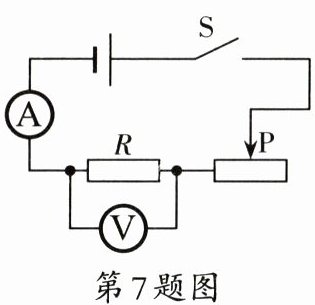

7. 根据如图所示的电路图连接好电路后,仅使用此电路图中的器材,不能测量电阻 $ R $ 的 (D)

A.阻值
B.电流
C.电功率
D.电功

答案： D

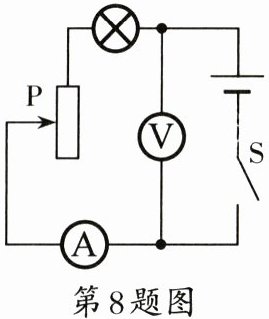

8. 如图所示,电源电压保持不变,闭合开关 $ S $,当滑片 $ P $ 向下移动时,则 (A)

A.电流表的示数变小,灯变暗
B.电压表的示数变大,灯变暗
C.电压表的示数不变,总功率变大
D.电流表的示数变大,总功率变小

答案： A

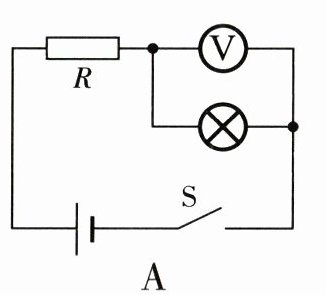

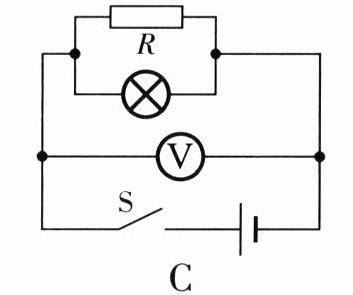

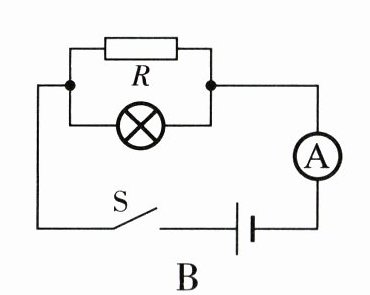

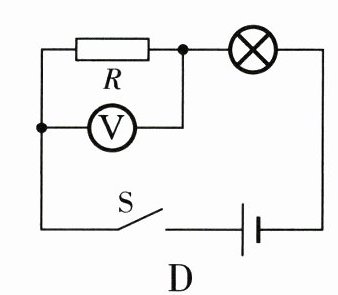

9. 如图所示的四个电路中,电源电压已知,电阻 $ R $ 的阻值已知,根据电压表或电流表的示数,不能间接求出小灯泡电功率的电路图是 (C)

答案： C

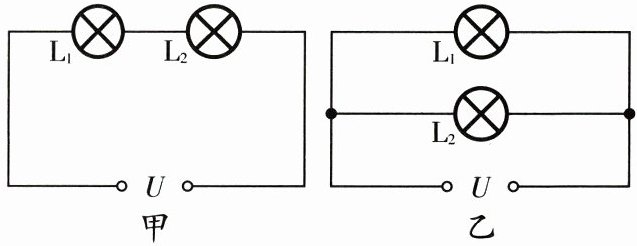

10. 如图所示,将灯 $ L_{1} $、$ L_{2} $ 按甲、乙两种方式接在电压均为 $ U $ 的两个电路中,$ L_{1} $ 在甲、乙两个电路中的电功率分别为 4 W 和 9 W,设两灯丝的电阻不变,则下列说法中正确的是 (C)

A.$ L_{1} $、$ L_{2} $ 两灯丝电阻之比为 $ 1:2 $
B.甲图中灯 $ L_{1} $、$ L_{2} $ 的功率之比为 $ 1:2 $
C.甲、乙两图中灯 $ L_{1} $ 两端的电压之比为 $ 2:3 $
D.甲、乙两图中电路消耗的总功率之比为 $ 4:9 $

答案： C 解析:C.甲图中灯L₁的功率$P_{1}=\frac {U_{1}^{2}}{R_{1}}$,乙图中灯L₁的功率$P_{1}'=\frac {U^{2}}{R_{1}}$,L₁在甲、乙两个电路中的电功率分别为4W和9W,可得$\frac {P_{1}}{P_{1}'}=\frac {\frac {U_{1}^{2}}{R_{1}}}{\frac {U^{2}}{R_{1}}}=\frac {U_{1}^{2}}{U^{2}}=\frac {4W}{9W}$,解得$\frac {U_{1}}{U}=\frac {2}{3}$故,C正确;AB.在图甲中,因串联电路中总电阻等于各分电阻之和,所以,由$I=\frac {U}{R}$,甲图灯L₁两端的电压与电源的电压之比为$\frac {U_{1}}{U}=\frac {IR_{1}}{I(R_{1}+R_{2})}=\frac {R_{1}}{(R_{1}+R_{2})}=\frac {2}{3}$,解得$\frac {R_{1}}{R_{2}}=\frac {2}{1}$,由$P=I^{2}R$可得,甲图中两灯泡消耗的电功率之比为$\frac {P_{1}}{P_{2}}=\frac {I^{2}R_{1}}{I^{2}R_{2}}=\frac {R_{1}}{R_{2}}=\frac {2}{1}$,故A、B错误;D.甲图中电路消耗的总功率$P_{甲}=\frac {U^{2}}{R_{1}+R_{2}}=\frac {U^{2}}{2R_{2}+R_{2}}=\frac {U^{2}}{3R_{2}}$因并联电路中各支路两端的电压相等,所以,乙图电路消耗的总功率$P_{乙}=\frac {U^{2}}{R_{1}}+\frac {U^{2}}{R_{2}}=\frac {U^{2}}{2R_{2}}+\frac {U^{2}}{R_{2}}=\frac {3U^{2}}{2R_{2}}$,则$\frac {P_{甲}}{P_{乙}}=\frac {\frac {U^{2}}{3R_{2}}}{\frac {3U^{2}}{2R_{2}}}=\frac {2}{9},$故D错误。故选C。

11. 人们说“某家庭用了多少度电”中的“度”是电能的单位,如果电路中同时使用的用电器越多,总电流就越大,越容易引起火灾。

答案： 电能 大

12. 今年五一期间,小明在家长陪同下进行“综合实践活动”,利用家中的电能表测量家中空气炸锅的实际功率。小明把家中其他用电器全部断开后,将空气炸锅单独接入电路,观察到标有“3 000 imp/(kW·h)”字样的电能表指示灯闪烁 60 imp,用时 1 min,则空气炸锅在这 1 min 内消耗的电能为0.02kW·h,实际功率为1200W。

答案： 0.02 1200

13. 电热水袋和电风扇均标有“220 V 100 W”的字样,在额定电压下工作相同的时间,消耗的电能 $ W_{热水袋} $______ $ W_{风扇} $,产生热量 $ Q_{热水袋} $______ $ Q_{风扇} $。(均选填“＞”“＜”或“=”)

答案： = ＞
