《2025年优学1+1评价与测试九年级物理全一册人教版》

11. 两节新干电池串联的电压为3V；半导体收音机电池的供电电流最大可达120mA,合0.12A；正常情况下人体的电阻约为$10^4Ω,$合$10^{-2}$MΩ。

答案： 3 0.12 $10^{-2}$

12. 如图所示,闭合开关后,将适量浓度均匀的盐水从注水口慢慢倒入塑料管中时,发现注入的盐水越多,灯泡越亮,说明盐水电阻越小(选填“大”或“小”),实验证明电阻大小和导体的横截面积有关；保持注入的盐水量不变,只将电池增加到3节,闭合开关,观察到灯变亮,盐水电阻值不变(选填“变大”“不变”或“变小”)。

答案： 小 横截面积 不变

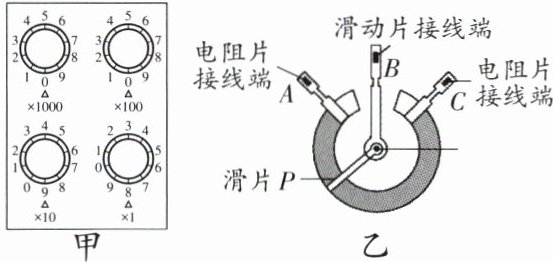

13. 如图甲所示,电阻箱的示数是98Ω；图乙为广泛使用的旋转式变阻器的结构图,它通过改变接入电路的长度(选填“长度”“粗细”或“材料”)来改变电阻,从而改变电路中的电流。A、B、C为它的三个接线柱,P为旋钮触片。若将它放入电路,顺时针旋转旋钮能使灯泡的光变亮,则应将A、B接线柱(选填“A、B”“B、C”或“A、C”)接入电路。

答案： 98 长度 A、B

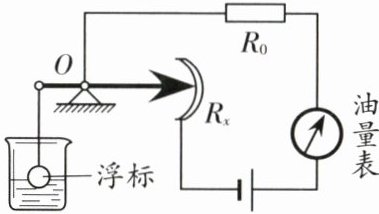

14. 如图所示是一种自动测定油箱内油高度的油量表(是由量程为0~0.6A的电流表改装而成),金属杠杆的右端是滑动变阻器的滑片。从油量表指针所指的刻度,就可以知道油箱内油面的高度。定值电阻R₀的作用是保护电路；当油箱油面下降时,油量表的示数将减小(选填“增大”“减小”或“不变”)。

答案： 保护电路 减小

15. 请你运用所学的物理知识解答问题。

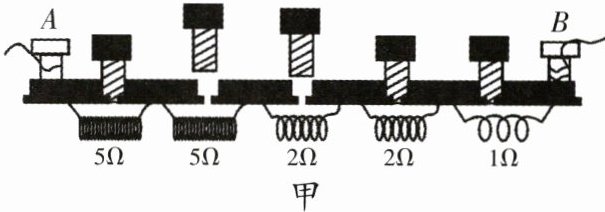

(1)如图甲所示,是插入式电阻箱的结构示意图,它是通过改变连入电路中电阻丝的长度来改变电阻的大小。此时A、B两个接线柱之间接入电路的阻值是7Ω,A、B两个接线柱之间能提供的最大电阻是15Ω。

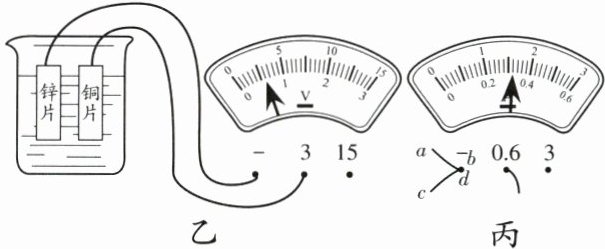

(2)如图乙所示,在烧杯中加入盐水,然后将连在电压表上的铜片和锌片插入盐水中,这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转情况可知,锌片是盐水电池的负极,盐水电池的电压为0.6V。
(3)如图丙所示,是小明同学用电流表测电流时实验电路的一部分,若通过导线ab的电流为0.6A,则通过导线cd的电流为0.92A或0.28A。(5分)

答案：
(1)长度 7 15
(2)负 0.6
(3)0.92 0.28
