《2025年优学1+1评价与测试九年级物理全一册人教版》

25. 小明为探究“串联电路电流规律”,设计了如图甲所示电路,图乙是待完成的实物图。
(1) 为了使实验更具有普遍性,所选的两个小灯泡的规格应该是不同(选填“相同”或“不同”)的。
(2) 小明连接了图乙中的实物图,则电流表测量的是图甲中C点的电流。
(3) 小明先将线头 $ M $ 接到电流表“3”的接线柱上,然后闭合开关试触,发现电流表的示数如图丙所示,则出现以上现象的原因是所选的量程偏大(选填“偏大”或“偏小”)。
(4) 选择合适量程后重新测量,小明读出电流表示数为 $ 0.24 A $,则图甲中其他两点电流为0.24A。

答案：
(1)不同　
(2)C
(3)偏大　
(4)0.24

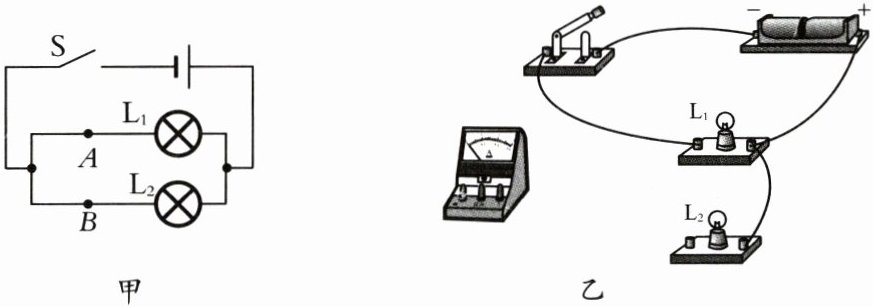

26. 某同学为了探究“并联电路中电流的关系”,设计了如图甲所示电路。
(1) 首先测量 $ C $ 点的电流,刚连接完所有的导线后,两灯立即发光,其原因是______,此时电流表指针偏向零刻度线左侧,其原因是______。

(2) 改正后,该同学测量出 $ C $ 点的电流。接下来,他准备测量 $ B $ 点的电流,请你帮他在图乙中用笔画线代替导线,完成实物电路的连接。
(3) 实验结束后他将 $ A $、$ B $、$ C $ 各点的电流值记录在表格中,通过对表中数据的分析,可以得出结论:______(只写表达式)。实验中多次更换灯泡测量的目的是______。
| 次序 | $ I _ { A } / A $ | $ I _ { B } / A $ | $ I _ { C } / A $ |
| :---: | :---: | :---: | :---: |
| 1 | $ 0.10 $ | $ 0.12 $ | $ 0.22 $ |
| 2 | $ 0.20 $ | $ 0.24 $ | $ 0.44 $ |
| 3 | $ 0.25 $ | $ 0.30 $ | $ 0.55 $ |

答案：

(1)连接电路时开关未断开　电流表正负接线柱接反
(2)如图所示
　　　　　　　　
(3)$I_{C}=I_{A}+I_{B}$　使实验结论更具普遍性
