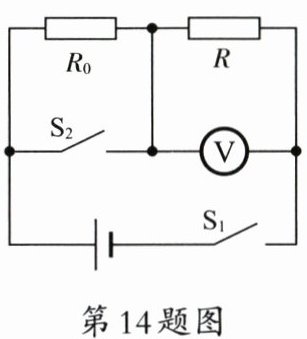

14. 如图所示的电路,电源电压恒定,已知 $ R_0 = 40 \Omega $、$ R = 5 \Omega $,$ S_1 $、$ S_2 $都闭合时,电压表示数为 9 V;若只闭合 $ S_1 $时,电压表示数为1V,通过 R 的电流为0.2A。

答案： 1 0.2

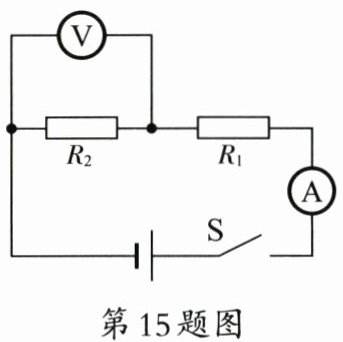

15. 如图所示,电源电压为 9 V 且保持不变,$ R_1 = 30 \Omega $,闭合开关后,电压表示数为 3 V,则电阻 $ R_1 $两端的电压为6V,电流表的示数为0.2A。

答案： 6 0.2

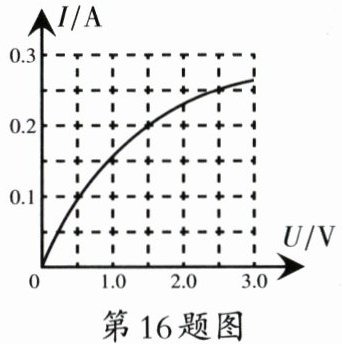

16. 已知小灯泡 L 的额定电压为 2.5 V,通过灯丝的电流与其两端的电压关系如图所示,则灯泡正常发光时的电阻为10Ω。把此灯泡与 15 Ω 的定值电阻并联在电源电压为 1.5 V 的电路中,则并联电路的总电流是0.3A。

答案： 10 0.3

17. 如图所示是自动测定油箱内油量的原理图,O 为杠杆支点,油量表是由电流表改装而成的,$ R_0 $阻值为 10 Ω,电源电压为 3 V,$ R_x $是规格为“20 Ω 1 A”的滑动变阻器。当 $ R_x $的滑片处于最上端时,电路中的电流是0.1A,此时油量表显示为 0;当油面上升时,电路中的电阻将减小,电流将增大(以上两空选填“增大”或“减小”)。

答案： 电流 0.1 减小 增大

18. 两个标有“5 Ω 1 A”和“10 Ω 0.6 A”的定值电阻,将它们串联起来使用时,等效电阻为15Ω,此时电路的最大电流为0.6A,对应电源的最大电压为9V。

答案： 15 0.6 9

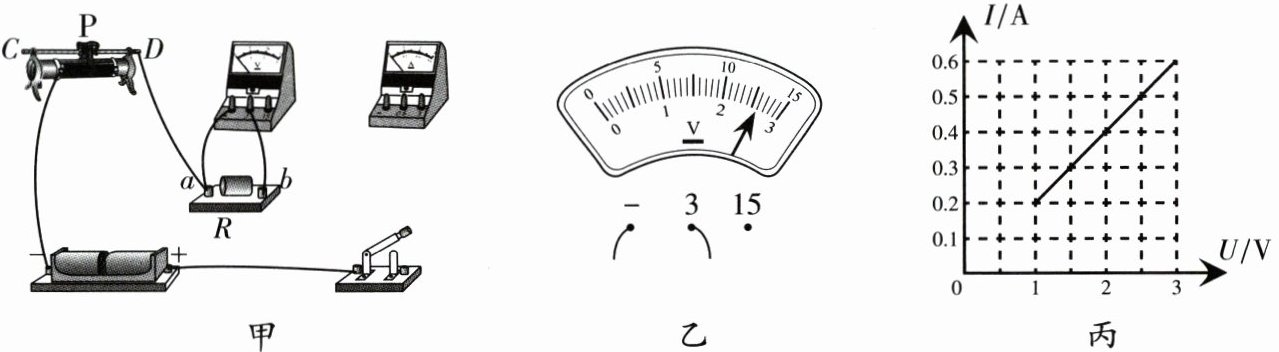

19. 小陈同学探究“通过导体的电流与导体两端电压的关系”时,使用的器材如图甲所示。电源电压不变,R 为定值电阻。
(1) 请用笔画线代替导线,将图中的电路连接完整。(要求导线不交叉)
(2) 由于导线中的电流可能与两端的电压和导体的电阻都有关系,所以在本次实验中应该保持______不变;变阻器的作用除了保护电路外,还起到______的作用。
(3) 连接电路时,开关应该______,合上开关前,变阻器滑片 P 应该处于图中______(选填“C”或“D”)端。
(4) 某次实验电压表示数如图乙所示,电压为______V。
(5) 通过实验,他得到如图丙所示的 I - U 图像,根据此图像,他初步得到实验结论:导体的电阻一定时,导体中的电流与该导体两端的电压成______。实验中选择的定值电阻为______Ω。

答案：

(1)如图所示　　　　　　
(2)电阻 调节电阻两端电压
(3)断开 D
(4)2.6
(5)正比 5
