25. 小海和小梅一起做“探究并联电路中电流的规律”实验:
(1) 图甲是他们设计的电路图,图乙是他们测量电流时连接的实验电路,此时电流表测量的是______(选填“A”“B”或“C”)处的电流。
| 位置 | A | B | C |
| 电流I/A | 0.30 | 0.24 | 0.54 |


(2) 请在图乙中移动一根导线,使电流表测量另一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是______(选填“A”“B”或“C”)处的电流。
(3) 测出A、B、C三处的电流如表所示,由此得出初步结论:______(只写表达式)。小梅指出:为了得出更普遍的规律,应当进行______。操作方法是:______。
(4) 小海利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在虚线框内画出电路图。

答案：

(1)C

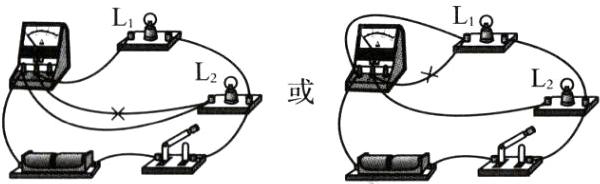

(2)如图所示

A(或B)
(3)I_C=I_A+I_B　多次实验　换用不同规格的灯泡再次进行实验
(4)如图所示
