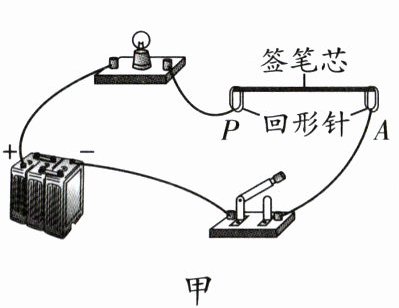

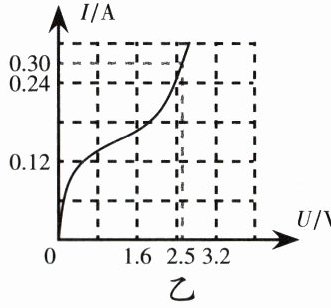

10. 如图甲是模拟调光灯。电源电压为4.0 V,小灯泡额定电压为2.5 V,电流随电压变化的I-U图像如图乙所示,小灯泡两端电压达到0.4 V时“刚亮”；铅笔芯长30 cm、阻值为30Ω,其阻值与长度成正比。回形针A固定在铅笔芯右端,回形针P可以在铅笔芯上自由滑动。闭合开关,P滑到距A点20 cm处,接入电路的铅笔芯两端电压是灯泡两端电压的4倍,铅笔芯在1 min内产生的热量为30.72J；小灯泡工作时,从“刚亮”到正常发光,实际功率变化范围为0.048~0.75 W。

答案： 长度 30.72 0.048~0.75 W

11. 某家用电热壶有“加热”和“保温”两个挡位,其简化电路如图所示$,R_1、$$R_2$是电热丝$,R_1= 1 050Ω,R_2= 50Ω。$开关S接“1”时,此挡位电热壶的额定功率为120W。开关S接“2”时,正常工作1 min,电流通过$R_2$产生的热量为800J。若在用电高峰期,实际电压为200 V,电热壶的实际加热功率为968W。

答案： 968 120 800

12. (10分)如图为家用真空封口机的原理图,电源电压为5 V,电热丝R₀阻值为2Ω,闭合开关$S_1,$电热丝温度升高,利用电流的热效应实现高温封口,4 s内产生的热量为50J,若使用时容易把薄塑料袋烫坏,可以再串联一个滑动变阻器,通过调节使薄厚塑料袋均可封口。

答案： 热 50 串 滑动变阻器

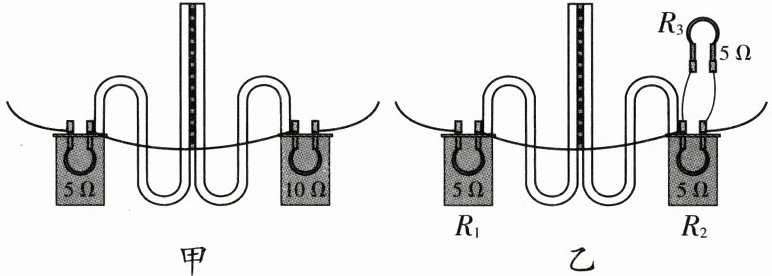

13. 如图所示,甲、乙是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置,两个透明容器中密封着等质量的空气。
(1)本实验中是通过观察两个U形管中的液面高度差的变化来比较电流通过电阻丝产生的热量的多少,这样的实验方法叫转换法。
(2)甲图所示装置可探究电流通过导体产生的热量的多少与电阻的关系,通电一段时间后,右(选填“左”或“右”)侧容器中电阻产生的热量多。
(3)乙图所示的装置是用来探究电流通过导体产生的热量与电流的关系,若通过$R_1$的电流为2 A,1 min内$R_1$产生的热量为1200J。
(4)如果乙装置中$R_3$发生了断路,在通电时间相同的情况下,与$R_3$未发生断路相比较,左侧U形管中液面的高度差将变小(选填“变大”“变小”或“不变”)。

答案：
(1)转换法
(2)电阻 右
(3)电流 1 200
(4)变小
