8. 用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节,开关,滑动变阻器($20\Omega$ $2A$),电压表、电流表各一个,阻值为$5\Omega$、$10\Omega$、$15\Omega$、$20\Omega$的定值电阻各一个,导线若干。连接好电路,设定加在电阻两端的电压为$1.2V$进行探究,发现获得两组数据后无法再进行实验,为了继续使用前面两组数据,利用现有器材完成探究,下列方案中可行的是(B)
①用1节干电池作为电源；
②将设定加在电阻两端的电压调整为$2V$；
③将$5\Omega$的电阻串联在开关和滑动变阻器之间；
④将$10\Omega$的电阻串联在开关和滑动变阻器之间。

A.只有①②
B.只有①④
C.只有③④
D.只有①③④

答案： B

9. 把阻值分别为$5\Omega$、$15\Omega$的两个电阻和一个电流表串联起来,接在电源上,则串联后的总电阻为20$\Omega$,若电流表的示数为$0.3A$,则电源电压为6$V$。

答案： 20 6

10. 将电阻$R_{1}与R_{2}$并联后接入电路,两端所加的电压为$24V$。若$R_{1}的阻值为80\Omega$,通过$R_{2}的电流为0.2A$,则电路中的总电流为0.5$A$,$R_{2}$的阻值为120$\Omega$。

答案： 0.5 120

11. 某电阻的阻值为$40\Omega$,允许通过的最大电流为$0.2A$。若将它接在$20V$的电源上,为使其正常工作,应串联(选填“串联”或“并联”)一个60$\Omega$的电阻。

答案： 串联 60

12. 将一个定值电阻接到电压为$6V$的电源上,通过定值电阻的电流为$0.4A$,则定值电阻的阻值为15$\Omega$；若将一个阻值为$50\Omega$的电阻换接到此电源上,则通过该电阻的电流为0.12$A$。

答案： 15 0.12

13. 已知通过一个电阻为$242\Omega的灯泡的电流为0.91A$。若在灯泡两端再并联一个电阻为$165\Omega$的电烙铁,则并联电路的总电阻为98.11$\Omega$,总电流为2.24$A$。(小数点后保留两位有效数字)

答案： 98.11 2.24

14. 某移动插座在家庭电路中使用,其指示灯为一个发光二极管,属于半导体材料。发光二极管正常工作时两端的电压为$2V$,通过的电流为$10mA$,若使指示灯正常工作,需要串联一个21800$\Omega$的电阻。

答案： 半导体 串联 21800

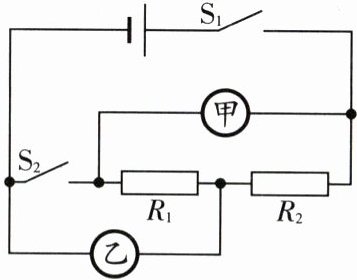

15. 如图所示电路,若甲、乙两表为电流表,闭合开关$S_{1}$,断开开关$S_{2}$,两表指针位置相同,则$R_{1}:R_{2}= $4:1；若甲、乙两表为电压表,闭合开关$S_{1}$、$S_{2}$,则两表示数之比$U_{甲}:U_{乙}= $5:4(电表每次测量均未超过量程)。

答案： 4:1 5:4
