7. 物理小组利用如图甲所示的实验电路测量小灯泡的额定功率,已知待测小灯泡的额定电压为2.5V,小灯泡的额定功率约为1W,电源电压恒为6V。

(1)测量小灯泡的额定功率的实验原理是P=UI。
(2)移动滑片,某时刻电压表的示数如图乙所示,其读数是2.2V；为了测量小灯泡的额定功率,应将滑动变阻器的滑片向B(选填“A”或“B”)端移动。
(3)小超测量三组实验数据,粗心的他把三组数据随手写在草稿纸上(如图丙所示)而没有填写在对应的表格中,请你帮助小超计算：小灯泡的额定功率为0.75W。
(4)小明用已经测量的数据,计算2V电压下灯泡的电阻R,再根据P = $\frac{U^{2}}{R}$计算小灯泡在2.5V下的额定功率,此方法计算出的额定功率与实际的额定功率相比偏大(选填“偏大”“偏小”或“相等”)。

答案：
(1)$P=UI$
(2)2.2 B
(3)0.75
(4)偏大

8. 小硕是一名物理爱好者,他在学校实验室里进行一项关于电功率的实验。他的目标是测量一个小灯泡的实际电功率,并验证其与标称功率是否一致。小灯泡的标签上写着“3V”,在实验中,他使用的是一个恒定电压的电源。请你帮他解决实验中遇到的问题。

(1)在连接电路时开关要断开,滑动变阻器的滑片要调到最大阻值处。
(2)电路连接完成后闭合开关,发现电压表和电流表均有示数,且示数都很小,小灯泡不发光,原因可能是D(填字母)。
A. 小灯泡断路
B. 小灯泡短路
C. 滑动变阻器断路
D. 小灯泡实际功率太小

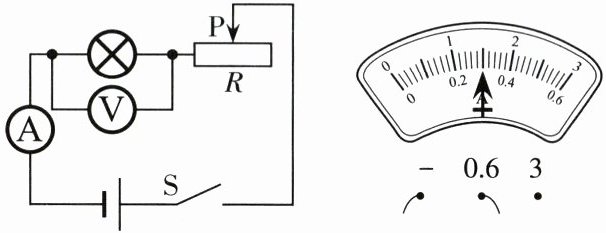

(3)小灯泡正常发光时,电流表示数如图乙所示,小灯泡的额定功率是0.9W。
(4)小灯泡正常发光时,小明断开开关,将另一盏规格为“3V 1.2W”的小灯泡替换以上实验中的灯泡,保持滑动变阻器的滑片位置不动,闭合开关后,电流表的示数可能是B(填字母)。
A. 0.28A
B. 0.36A
C. 0.40A
D. 0.42A

答案：
(1)断开 最大阻值
(2)D
(3)0.9
(4)B
