27. 小亮在“探究通过导体的电流跟电阻的关系”的实验中,根据实验目的设计出实验电路图,并按电路图连接实验器材,如图甲所示。
(1) 在图甲所示的实物电路中,电流表连接有错误。
(2) 电路连接正确后,闭合开关,发现电压表有示数但电流表无示数,此时出现的故障可能是电阻R断路(选填“断路”或“短路”)。
(3) 在此实验中,为达到实验目的,每次应更换定值电阻,并移动滑动变阻器的滑片P,改变其连入电路中的阻值,目的是使电压表的示数保持不变。
(4) 在实验过程中,当滑动变阻器的滑片P移到某点时,发现两电表的示数如图乙、丙所示,其中电流表的读数是0.28A,则此时小亮所使用的电阻的阻值为10Ω。

(5) 该电路还可以进行的实验是测量定值电阻的电功率。

答案：
(1)电流表
(2)断路
(3)定值电阻　电压表
(4)0.28　10
(5)测量定值电阻的电功率

28. 如图所示的电路中,电源电压为6 V。闭合开关S后,电阻$R_1$的电功率为12 W,电阻$R_2$的电流为0.5 A。求:
(1) 通过电阻$R_1$的电流;
(2) 电阻$R_2$的阻值;
(3) 整个电路在50 s内产生的热量。

答案：
(1)$I_{1}=\frac{P_{1}}{U}=\frac{12\ W}{6\ V}=2\ A$;
(2)$R_{2}=\frac{U}{I_{2}}=\frac{6\ V}{0.5\ A}=12\ \Omega$;
(3)$Q=W=UIt=6\ V×(2\ A+0.5\ A)×50\ s=750\ J$。

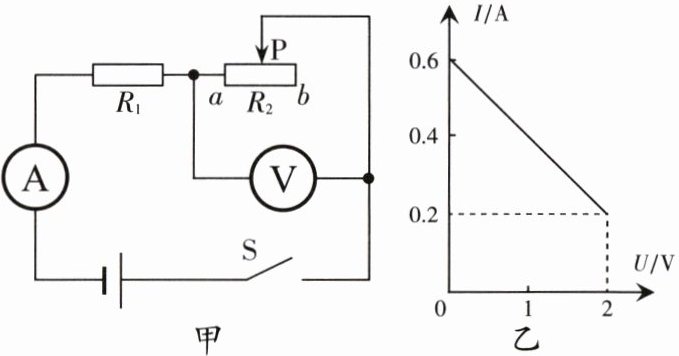

29. 如图甲所示的电路中$,R_1$为定值电阻$,R_2$为滑动变阻器,电源电压不变。闭合开关S后,滑动变阻器的滑片P从a端移动到b端,电流表示数I与电压表示数U的变化关系如图乙所示。求:
(1) 电源电压;
$(2) R_2$的最大阻值。

答案：
(1)当P在a端时:$U=I_{1}R_{1}=0.6\ A× R_{1}\cdots\cdots\cdots\cdots\cdots①$,
　　当P在b端时:$U=I_{1}'R_{1}+U_{2}=0.2\ A× R_{1}+2\ V\cdots\cdots②$,联立①②解得,$U=3\ V$;
(2)$R_{2}=\frac{U_{2}}{I_{2}}=\frac{2\ V}{0.2\ A}=10\ \Omega$。
