《2025年优学1+1评价与测试九年级物理全一册人教版》

3. 如图所示,电路中电源电压保持不变,$R_{2}$的阻值为20Ω。闭合开关S,电流表$A_{1}$的示数为0.4A,电流表$A_{2}$的示数为0.3A。求：
(1)电压表示数；
(2)$R_{1}$的阻值。

答案：
(1)$U=U_{2}=I_{2}R_{2}=0.3\ A×20\ \Omega=6\ V$;
(2)$I_{1}=I-I_{2}=0.4\ A-0.3\ A=0.1\ A$,
$R_{1}=\frac{U_{1}}{I_{1}}=\frac{U}{I_{1}}=\frac{6\ V}{0.1\ A}=60\ \Omega$。

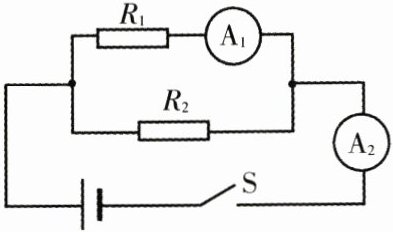

4. 如图所示的电路中,$R_{1}= 3\Omega$,$R_{2}= 6\Omega$,闭合开关后,电流表$A_{1}$的示数为2A,通电1min,求：
(1)$R_{1}$的电功率；
(2)$R_{2}$消耗的电能；
(3)整个电路产生的热量。

答案：
(1)$P_{1}=I_{1}^{2}R_{1}=(\ 2\ A\ )^{2}×3\ \Omega=12\ W$;
(2)$U_{2}=U_{1}=I_{1}R_{1}=2\ A×3\ \Omega=6\ V$,
$I_{2}=\frac{U_{2}}{R_{2}}=\frac{6\ V}{6\ \Omega}=1\ A$,
$W_{2}=U_{2}I_{2}t=6\ V×1\ A×60\ s=360\ J$;
(3)$I=I_{1}+I_{2}=3\ A$,
$Q=W=UIt=6\ V×3\ A×60\ s=1080\ J$。
